EM200 Smart Expansion Module

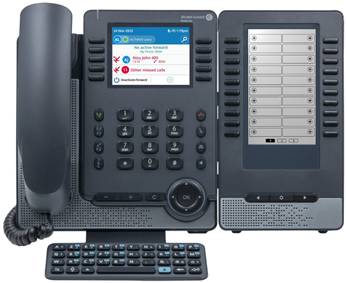

The Alcatel-Lucent SMART Expansion Module
EM200 (EM200) is a stylish deskphone accessory that extends your deskphone's
functionality.
Phone capabilities can be extended with
Add-ons. The EM200 add-on module offers up to 60
additional LED keys. There are 2 x 10 programmable LED keys for each virtual
page. The EM200 can display up to 3 virtual pages (one or three virtual pages).
You can connect up to 3 EM200 modules to
your Essential DeskPhone.
|
Number of connected add-on modules(1)
|
Maximum number of virtual pages per add-on module(1)
|
Maximum number of additional keys(1)
|
|
1
|
3
|
60
|
|
2
|
1
|
40
|
|
3
|
1
|
60
|
1) These
values may change, please contact your installer for more information.
The EM200 is specially designed for
administrative staff, receptionists, secretaries and anyone who may need to use
multiple telephone services at the same time.
Unboxing
·
EM200 Smart Expansion
Module.
·
2-degree adjustable foot.
·
2xM3 screw.
·
Safety and regulatory
instructions.
Description / Connectors
|
|
Color LCD
screen.
|
|
Connector to
connect the device to the desk phone or already connected add-on (USB-A).
The module is equipped with a support to fix it to the desk phone or another
add-on.
|
|
|
Programmable
keys.
|
|
Universal
Serial Bus (USB-A) connector.
This
connector is used for:
· Connect a USB
headset.
· Connect an add-on
module.
· To connect a
conference module.
· Use to upgrade the
add-on via USB key.
|
|
|
  : Press
these keys to navigate between pages of the add-on module (if more than one
page has been defined).
Short
press: back to
homepage.
Long
press: set the homepage
for the add-on module. Display the page of your choice as homepage and give a
long press on the button to set it.
|
A USB-C connector is dedicated to connect a
power adapter. The power adapter is sold separately.
Install the add-on to the
desk phone
·
Remove the protective
rubber on the side of the deskphone.
·

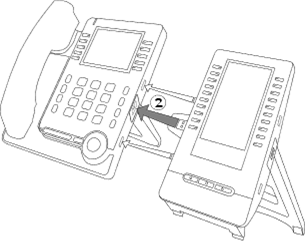

Insert the add-on USB-A
connector into the USB-A socket of the desk phone.
·

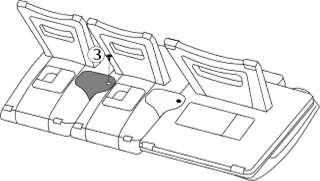

Use the add-on support to
fix it to the desk phone using the provided screw. Remove
the foot of the deskphone if you have difficulty accessing the screw.
·
Plug the network cable. If necessary, plug the USB-C power adapter (sold separately). In
digital mode, the desk phone has to be powered by an external USB-C power
adapter.
If you are using a USB-A headset, you can
connect it to the last add-on module.
Install more than one
add-on module
It is possible to connect up to 3 similar
add-on modules to a desk phone.
Depending on the phone model, the number of
add-on modules and the power supply, it may be necessary to connect an
additional power supply. Contact your administrator for more information.

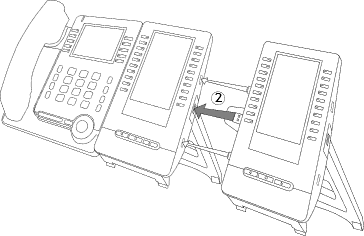

To attach another add-on, affix and connect
the new add-on to the one that is already connected:
·
The first add-on is
connected to the desk phone.
·
Remove the protective
rubber on the side of the new add-on module.
·
Insert the new add-on USB-A
connector into the USB socket of the installed add-on.
·
Use the add-on support to
fix it to the add-on using the screw provided. Remove
the foot of the add-on module where the screw is attached if you have
difficulty accessing it.
·
Connect the power supply to
the desk phone. If you need to use a second power
supply, connect it to the first connected add-on module.
Programming keys
The extension module allows you to program
a large number of keys:
·
Line key: make calls using
a specific telephone line.
·
Speed dial key (direct call
key): dial a pre-defined phone number.
·
Function key: access
special features such as voicemail, call transfer, call hold, conference, do
not disturb, etc.
·
Hunt group key: enter or
exit a hunt group. The hunting
group enables calls to be distributed from a single number to a group of
several phone numbers. If your phone number is part of a hunting group, it can
be reached via the hunting group number. Belonging to a
group does not affect the management of direct calls. A specific telephone
within a group can always be called by using its own number
·
Supervision key: monitor
supervised contact. Supervision provides selective
monitoring combined with a display showing calling and called parties. The
notified call can be answered by the designated 'Supervisor'. It also shows
whether or not the line is busy (BLF – Busy Light Field), so you can learn when
to call or transfer a call to the supervised contact.
The function or services available depend on the system
configuration. Some keys can only
be programmed by your system administrator. Contact your administrator if
necessary.
How to program a key for the add-on module
To program keys on the add-on module, see
section: Programming keys for call numbers and
functions.
LED management
The icons displayed depend on the system
configuration. Some keys must be programmed by your administrator. LED behavior may differ depending on the
system configuration. For more information, contact
your installer or administrator.
|
Call icons
|
LED description
|
|
|
You receive an incoming call from the programmed contact.
|
Slow blue flash
|
|
|
You are in conversation with the programmed contact.
|
Steady blue
|
|
|
You place the programmed contact on hold.
|
Slow blue flash
|
|
|
Do not disturb your programmed contact.
|
Steady blue
|
|
|
Feature activated.
|
Steady blue
|
|
|
Feature disabled.
|
Off
|
|
|
Assistant away.
|
Slow blue flash
|
|
|
Supervised contact (free).
|
Off
|
|
|
The supervised contact receives an incoming call (ringing).
|
Slow blue flash
|
|
|
The supervised contact is in a conversation.
|
Steady blue
|
|
|
You are in a conversation with the supervised contact.
|
Steady blue
|
|
|
The supervised contact puts the call on hold.
|
Steady blue
|
|
|
Unread message on supervised set.
|
Slow blinking blue
|
|
|
Read message on supervised set.
|
Steady blue
|
Software version / Number of
supported add-on modules
The software version and the number of supported add-on modules connected
to the phone can be viewed by following this path:
|
 à  Settings (User) à About à Addons Infos
|
|
|
|
1
|
|
Access the local user menu.
|
|
2
|
|
Settings
|
|
3
|

or

|
User
Open user settings.
The user settings are displayed by default.
|
|
4
|
|
About à Addons Infos
Information about connected add-on modules (software version).
Number of supported add-on modules.
|
|
5
|
or
|
Go back to the previous page or to the homepage.
|
Upgrade
If your deskphone
is connected in IP mode, the add-on module will automatically upgrade itself
when connected to the deskphone. The new version is checked by the desk phone,
which controls the upgrade of the add-on.
Use the version provided/recommended by your
system. For more information, contact your administrator or your installer.
EM200 Smart Expansion Module
L'EM-200 SMART Expansion Module
d'Alcatel-Lucent (EM-200) est un accessoire de téléphone de bureau élégant qui
étend les fonctionnalités de votre téléphone de bureau.
Les capacités du téléphone peuvent être
étendues avec des modules d'extension : Le module d'extension
de l'EM-200 offre jusqu'à 60 touches LED supplémentaires. Chaque page
virtuelle comprend 2 x 10 touches LED programmables. L'EM-200 peut
afficher jusqu'à 3 pages virtuelles (une ou trois pages virtuelles).
Vous pouvez connecter jusqu'à 3 modules
EM-200 à votre Essential DeskPhone.
|
Nombre de modules d'extension connectés(1)
|
Nombre maximal de pages virtuelles par module
d'extension(1)
|
Nombre maximum de touches supplémentaires(1)
|
|
1
|
3
|
60
|
|
2
|
1
|
40
|
|
3
|
1
|
60
|
1) Ces
valeurs peuvent changer, pour plus de précisions, contactez votre installateur.
L'EM-200 est spécialement conçu pour le
personnel administratif, les réceptionnistes, les secrétaires et tous ceux qui
peuvent avoir besoin d'utiliser plusieurs services téléphoniques simultanément.
Contenu de la boîte
·
EM200 Smart Expansion
Module.
·
Pied réglable de deux
degrés.
·
Vis 2 x M3.
·
Consignes de sécurité et
informations réglementaires.
Description / Connecteurs
|
|
Écran LCD
couleur.
|
|
Connecteur
pour connecter l'équipement au téléphone de bureau ou au module d'extension
déjà connecté (USB-A).
Le module est équipé d'un support pour le fixer au téléphone de bureau ou à
un autre module d'extension.
|
|
|
Touches
programmables.
|
|
Connecteur
Universal Serial Bus (USB-A).
Ce
connecteur est utilisé pour :
· Connecter un casque
USB.
· Connecter un module
d'extension.
· Pour connecter un
module de conférence.
· Utiliser pour mettre
à jour le module d'extension à l'aide d'une clé USB.
|
|
|
  : Appuyez
sur ces touches pour naviguer entre les pages du module d'extension (si
plusieurs pages ont été définies).
Appui
court : retour à
la page d'accueil.
Appui
long : définir
la page d'accueil du module d'extension. Afficher la page de votre choix
comme page d'accueil et appuyer longuement sur le bouton pour la définir.
|
Un connecteur USB-C est dédié à la
connexion d'un adaptateur d'alimentation. L'adaptateur
d'alimentation est vendu séparément.
Installer le module
d'extension sur le téléphone
·
Retirez le caoutchouc de
protection sur le côté du téléphone de bureau.
·
Insérer le connecteur
d'extension USB-A dans la prise USB-A du téléphone de bureau.
·
Fixez le module d'extension
en place à l'aide de la vis fournie. Retirez le pied du
téléphone de bureau si vous avez des difficultés à accéder à la vis.
·
Brancher le câble réseau. Si nécessaire, brancher l'adaptateur d'alimentation USB-C (vendu
séparément). En mode numérique, le téléphone de bureau doit être alimenté par
un adaptateur d'alimentation USB-C externe.
Si un casque USB-A est utilisé, il peut être
connecté au dernier module d'extension.
Installer plusieurs
modules d'extension
Il est possible de connecter jusqu'à
3 modules d'extension similaires à un téléphone de bureau.
Selon le modèle de téléphone, le nombre de
modules d'extension et l'alimentation, il peut être nécessaire de connecter une
alimentation supplémentaire. Pour plus de détails, contactez votre
administrateur.
Pour ajouter un module d'extension
supplémentaire, fixer et connecter le nouveau module d'extension sur le module
d'extension déjà connecté :
·
Un premier module est
connecté au téléphone.
·
Retirez le caoutchouc de
protection sur le côté du nouveau module d'extension.
·
Insérer le nouveau
connecteur d'extension USB-A dans la prise USB de l'extension installée.
·
Utiliser le support de
l'extension pour le fixer à l'extension à l'aide de la vis fournie. Retirez le pied du module d'extension où est fixée la vis si vous
avez du mal à y accéder.
·
Brancher le téléphone de
bureau. Si vous devez utiliser une deuxième
alimentation, connectez-la au premier module d'extension connecté.
Touches de programmation
Le module d'extension permet de programmer
un grand nombre de touches :
·
Touche de ligne : permet
d'effectuer des appels à partir d'une ligne téléphonique spécifique.
·
Touche de numérotation
abrégée (touche d'appel direct) : composer un numéro de
téléphone prédéfini.
·
Touche de fonction : accès
à des fonctionnalités spéciales telles que la messagerie vocale, le transfert
d'appel, la mise en attente, la conférence, la fonction Ne pas déranger, etc.
·
Touche de groupe de
recherche : entrer ou sortir d'un groupe de recherche. Le groupement de postes (hunting group) permet de répartir des
appels provenant d'un seul numéro vers un groupe de plusieurs numéros de
téléphone. Si votre numéro de téléphone fait partie d'un groupement de postes,
il est possible de l'appeler en passant par le numéro du groupement de postes. L'appartenance d'un poste à un groupement n'a aucune incidence sur
la gestion de ses appels directs. Vous pouvez toujours joindre un poste précis
du groupement par son propre numéro.
·
Touche de supervision :
surveiller le contact supervisé. La supervision permet
une surveillance sélective combinée à un affichage indiquant l'appelant et
l'appelé. Le ' superviseur ' désigné peut répondre à l'appel notifié.
Elle indique également si la ligne est occupée ou non (BLF - Busy Light Field),
ce qui vous permet de savoir quand appeler ou transférer un appel au contact
supervisé.
La fonction ou les services disponibles dépendent de la
configuration du système. Certaines
touches ne peuvent être programmées que par votre administrateur. Contactez
votre administrateur, si nécessaire.
Comment programmer une touche pour le module d'extension
Pour programmer les touches du module
d'extension, voir la section : Touches de programmation
des fonctions et des numéros d'appel.
Gestion des LED
Les icônes affichées dépendent de la
configuration du système. Certaines touches doivent être programmées par votre
administrateur. Le comportement
du voyant peut différer en fonction de la configuration du système. Pour plus d'informations, contacter votre installateur ou
administrateur.
|
Icônes d'appel
|
Description de LED
|
|
|
Vous recevez un appel entrant du contact programmé.
|
Clignotement bleu lent
|
|
|
Vous êtes en conversation avec le contact programmé.
|
Bleu fixe
|
|
|
Vous mettez le contact programmé en attente.
|
Clignotement bleu lent
|
|
|
Ne pas déranger votre contact programmé.
|
Bleu fixe
|
|
|
Fonctionnalité activée.
|
Bleu fixe
|
|
|
Fonctionnalité désactivée.
|
Off
|
|
|
Assistant absent.
|
Clignotement bleu lent
|
|
|
Contact supervisé (libre).
|
Off
|
|
|
Le contact supervisé reçoit un appel entrant (sonnerie (son émis).
|
Clignotement bleu lent
|
|
|
Le contact supervisé est en conversation.
|
Bleu fixe
|
|
|
Vous êtes en conversation avec le contact supervisé.
|
Bleu fixe
|
|
|
Le contact supervisé met l'appel en attente.
|
Bleu fixe
|
|
|
Message non lu sur le poste supervisé.
|
Clignotement lent en bleu
|
|
|
Message lu sur le poste supervisé.
|
Bleu fixe
|
Version du logiciel / Nombre de
modules d'extension pris en charge
La version du logiciel et le nombre de modules d'extension pris en charge
et connectés au téléphone peuvent être consultés en suivant le chemin suivant :
|
 à  Réglages (Utilisateur) à À propos à Infos addons
|
|
|
|
1
|
|
Accéder au menu local de l'utilisateur.
|
|
2
|
|
Réglages
|
|
3
|

ou

|
Utilisateur
Ouvrir les paramètres de l'utilisateur.
Les paramètres utilisateur sont affichés par défaut.
|
|
4
|
|
À propos à Infos addons
Informations sur les modules d'extension connectés (version du logiciel).
Nombre de modules d'extension pris en charge.
|
|
5
|
ou
|
Revenir à la page précédente ou à la page d'accueil.
|
Mise à niveau.
Si votre téléphone
de bureau est connecté en mode IP, le module d'extension se met automatiquement
à niveau lorsqu'il est connecté au téléphone de bureau. La nouvelle version est
vérifiée par le téléphone de bureau, qui contrôle la mise à niveau du module
d'extension.
Utiliser la version fournie/recommandée par
votre système. Pour de plus amples informations, veuillez contacter votre
administrateur ou votre installateur.
EM200 Smart Expansion Module
Das SMART-Erweiterungsmodul EM-200 (EM-200)
von Alcatel-Lucent ist ein elegantes Tischtelefon-Zubehör, das den
Funktionsumfang Ihres Tischtelefons erweitert.
Telefonkapazitäten können mit Zusatzmodulen
erweitert werden: Das Zusatzmodul EM200 bietet bis zu
60 zusätzliche LED-Tasten. Für jede virtuelle Seite gibt es 2 x 10
programmierbare LED-Tasten. Das EM200 kann bis zu 3 virtuelle Seiten anzeigen (eine
oder drei virtuelle Seiten).
Sie können bis zu 3 EM200-Module an Ihr
Essential DeskPhone anschließen.
|
Anzahl der verbundenen Zusatzmodule(1)
|
Maximale Anzahl von virtuellen Seiten pro
Zusatzmodul(1)
|
Maximale Anzahl von Zusatztasten(1)
|
|
1
|
3
|
60
|
|
2
|
1
|
40
|
|
3
|
1
|
60
|
1) Diese
Werte können sich ändern wenn Sie weitere Informationen benötigen, wenden Sie
sich bitte an Ihren Einrichter.
Das EM-200 wurde speziell für
Verwaltungsangestellte, Rezeptionisten, Sekretäre und alle, die mehrere
Telefondienste gleichzeitig nutzen müssen, entwickelt.
Auspacken
·
EM200 Smart Expansion
Module.
·
2-Grad verstellbarer
Telefonfuß.
·
2 M3-Schrauben.
·
Sicherheitshinweise und
behördliche Vorgaben.
Beschreibung / -Anschlüsse
|
|
LCD-Farbbildschirm.
|
|
Anschluss
zum Anschließen des Geräts an das Tischtelefon oder ein bereits
angeschlossenes Zusatzmodul (USB-A).
Das Modul ist mit einer Halterung ausgestattet, um es am Tischtelefon oder
einem anderen Zusatzmodul zu befestigen.
|
|
|
Programmierbare
Tasten.
|
|
USB-A-Anschluss
(Universal Serial Bus).
Dieser
Anschluss wird verwendet für:
· Anschließen eines
USB-Headsets.
· Anschließen eines
Zusatzmoduls.
· Zum Anschließen
eines Konferenzmoduls.
· Zur Aktualisierung
des Zusatzmoduls per USB-Stick.
|
|
|
  : Drücken
Sie diese Tasten, um zwischen den Seiten des Zusatzmoduls zu navigieren (wenn
mehr als eine Seite definiert wurde).
Kurz
drücken: Zurück
zur Startseite.
Langer
Tastendruck: die
Startseite für das Zusatzmodul festlegen. Zeigen Sie die Seite Ihrer Wahl als
Startseite an und halten Sie die Schaltfläche lange gedrückt, um sie
festzulegen.
|
Ein USB-C-Anschluss ist für den Anschluss
eines Netzteils vorgesehen. Das Netzteil ist separat
erhältlich.
Das Zusatzmodul auf dem
Deskphone installieren
·
Entfernen Sie den
Schutzgummi an der Seite des Tischtelefons.
·
Den
Zusatzmodul-USB-A-Stecker in die USB-A-Buchse des Tischtelefons einstecken.
·
Das Modul mit der
mitgelieferten Schraube befestigen. Entfernen Sie den
Fuß des Tischtelefons, wenn Sie die Schraube nur schwer erreichen können.
·
Schließen Sie das
Netzwerkkabel an. Schließen Sie ggf. den
USB-C-Netzadapter an (separat erhältlich). Im Digitalmodus muss das
Tischtelefon über einen externen USB-C-Stromadapter versorgt werden.
Wenn Sie ein USB-A-Headset verwenden, können Sie
es an das letzte Zusatzmodul anschließen.
Mehr als ein Zusatzmodul
installieren
Es ist möglich, bis zu 3 ähnliche
Zusatzmodule an ein Tischtelefon anzuschließen.
Je nach Telefonmodell, Anzahl der Zusatzmodule
und Stromversorgung kann es notwendig sein, ein zusätzliches Netzteil
anzuschließen. Wenn Sie weitere Informationen benötigen, wenden Sie sich bitte
an Ihren Administrator.
Um ein weiteres Zusatzmodul hinzuzufügen,
befestigen und schließen Sie das neue Zusatzmodul am bereits angeschlossenen
Zusatzmodul an:
·
Ein erstes Zusatzmodul
wurde an das Deskphone angeschlossen.
·
Entfernen Sie den
Schutzgummi an der Seite des neuen Zusatzsmoduls.
·
Den neuen
Zusatzmodul-USB-A-Stecker in die USB-Buchse des installierten Zusatzmoduls
einstecken.
·
Den Zusatzmodulträger
verwenden, um ihn mit der mitgelieferten Schraube am Zusatzmodul zu befestigen. Entfernen Sie den Fuß des Zusatzmoduls, an dem die Schraube
befestigt ist, wenn Sie diese nur schwer erreichen können.
·
Schließen Sie das Netzteil
an das Tischtelefon an. Falls Sie ein zweites Netzteil
benötigen, schließen Sie es an das erste verbundene Zusatzmodul an.
Programmieren von Tasten
Das Erweiterungsmodul ermöglicht die
Programmierung vieler Tasten:
·
Leitungstaste: Tätigen Sie
Anrufe über eine bestimmte Telefonleitung.
·
Kurzwahltaste
(Direktruftaste): Wählen Sie eine vordefinierte
Telefonnummer.
·
Funktionstaste: Greifen Sie
auf Sonderfunktionen wie Voicemail, Anrufweiterleitung, Halten, Konferenz,
Anrufschutz usw. zu.
·
Taste für
Sammelanschlussgruppe: Treten Sie einer Sammelanschlussgruppe bei oder
verlassen Sie sie. Mit einer
Sammelanschlussgruppe können Anrufe von nur einer Gruppe an mehrere Rufnummern
verteilt werden. Wenn Ihre Rufnummer zu einer Sammelanschlussgruppe gehört, ist
sie über die Nummer der Sammelanschlussgruppe erreichbar. Die Zugehörigkeit eines Telefons zu einem Sammelanschluss hat keine
Auswirkung auf die Verwaltung der direkten Anrufe. Sie können ein Telefon
jederzeit über seine eigene Nummer erreichen.
·
Überwachungstaste:
Überwachen Sie den überwachten Kontakt. Sie kombiniert
die selektive Überwachung mit der Anzeige der Rufnummer des Anrufers und des
angerufenen Teilnehmers. Der angezeigte Anruf kann von dem zugewiesenen
'Supervisor' angenommen werden. Es wird auch angezeigt, ob die Leitung besetzt
ist oder nicht (BLF - Busy Light Field), damit Sie wissen, wann Sie den
überwachten Kontakt anrufen oder einen Anruf an ihn weiterleiten können.
Die verfügbaren Funktionen oder Dienste hängen von der
Systemkonfiguration ab. Einige
Tasten können nur von Ihrem Systemadministrator programmiert werden. Wenden Sie
sich bei Bedarf an Ihren Administrator.
Programmieren einer Taste für das Zusatzmodul
Sie finden Informationen zur Programmierung
von Tasten auf dem Zusatzmodul in folgendem Abschnitt: Programmieren
von Tasten für Telefonnummern und Funktionen.
LED-Verwaltung
Die angezeigten Symbole hängen von der
Systemkonfiguration ab. Einige Tasten müssen von Ihrem Administrator
programmiert werden. Das
LED-Verhalten kann je nach Systemkonfiguration unterschiedlich sein. Für weitere Informationen wenden Sie sich bitte an den
Installationstechniker oder Ihren Administrator.
|
Verbindungssymbole
|
LED-Beschreibung
|
|
|
Sie erhalten einen eingehenden Anruf von dem programmierten
Kontakt.
|
Langsam blau blinkend
|
|
|
Sie führen ein Gespräch mit dem programmierten Kontakt.
|
Durchgehend blau leuchtend
|
|
|
Sie setzen den programmierten Kontakt auf Halten.
|
Langsam blau blinkend
|
|
|
Stören Sie Ihren programmierten Kontakt nicht.
|
Durchgehend blau leuchtend
|
|
|
Funktion aktiviert.
|
Durchgehend blau leuchtend
|
|
|
Funktion deaktiviert.
|
Aus
|
|
|
Assistent nicht anwesend.
|
Langsam blau blinkend
|
|
|
Überwachter Kontakt (frei).
|
Aus
|
|
|
Der überwachte Kontakt erhält einen eingehenden Anruf (Rufton).
|
Langsam blau blinkend
|
|
|
Der überwachte Kontakt führt ein Gespräch.
|
Durchgehend blau leuchtend
|
|
|
Sie führen ein Gespräch mit dem überwachten Kontakt.
|
Durchgehend blau leuchtend
|
|
|
Der überwachte Kontakt legt den Anruf auf Halten.
|
Durchgehend blau leuchtend
|
|
|
Ungelesene Nachricht auf überwachtem Apparat.
|
Langsames Blinken in Blau
|
|
|
Gelesene Nachricht auf überwachtem Apparat.
|
Durchgehend blau leuchtend
|
Softwareversion / Anzahl der
unterstützten Zusatzmodule
Die Softwareversion und die Anzahl der unterstützten Zusatzmodule, die
mit dem Telefon verbunden sind, können über diesen Pfad angezeigt werden:
|
 à  Einstellungen (Benutzer) à Über à Infos zu Erweiterungen
|
|
|
|
1
|
|
Auf das lokale Benutzermenü zugreifen.
|
|
2
|
|
Einstellungen
|
|
3
|

oder

|
Benutzer
Benutzereinstellungen öffnen.
Die Benutzereinstellungen werden standardmäßig angezeigt.
|
|
4
|
|
Über à Infos zu Erweiterungen
Informationen über angeschlossene Zusatzmodule (Softwareversion).
Anzahl der unterstützten Zusatzmodule.
|
|
5
|
oder
|
Zurück zur vorherigen Seite oder zur Startseite.
|
Upgrade
Wenn Ihr
Tischtelefon im IP-Modus angeschlossen ist, aktualisiert sich das Zusatzmodul
automatisch, wenn es mit dem Tischtelefon verbunden wird. Die neue Version wird
von dem Tischtelefon geprüft, das das Upgrade der Erweiterung steuert.
Verwenden Sie die von Ihrem System
bereitgestellte/empfohlene Version. Weitere Informationen erhalten Sie von
Ihrem Administrator oder Ihrem Monteur.
EM200 Smart Expansion Module
El módulo de expansión SMART EM-200
(EM-200) de Alcatel-Lucent es un accesorio elegante para teléfonos de oficina
que amplía su funcionalidad.
Las funciones del teléfono se pueden
ampliar con complementos: El módulo adicional EM200
ofrece hasta 60 teclas LED adicionales. Hay 2 x 10 teclas LED programables para
cada página virtual. El EM200 puede mostrar hasta 3 páginas virtuales (una o
tres páginas virtuales).
Puede conectar hasta 3 módulos EM200 a su
Essential DeskPhone.
|
Número de módulos adicionales conectados(1)
|
Número máximo de páginas virtuales por módulo
adicional(1)
|
Número máximo de teclas adicionales(1)
|
|
1
|
3
|
60
|
|
2
|
1
|
40
|
|
3
|
1
|
60
|
1) Estos
valores pueden cambiar, póngase en contacto con su instalador para obtener más
información.
El EM-200 está diseñado especialmente para
personal administrativo, recepcionistas, secretarios y cualquier persona que
necesite utilizar varios servicios telefónicos al mismo tiempo.
Unboxing
·
EM200 Smart Expansion
Module.
·
Soporte ajustable a 2
grados.
·
Tornillo 2xM3.
·
Instrucciones sobre
seguridad y normativas.
Descripción / Conectores
|
|
Pantalla LCD
a color.
|
|
Conector
para conectar el dispositivo al teléfono fijo o al complemento ya conectado
(USB-A).
El módulo cuenta con un soporte que hay que fijar al teléfono de escritorio o
a otro complemento.
|
|
|
Teclas
programables.
|
|
Conector bus
serie universal (USB-A).
Este
conector se usa para:
· Conectar un
auricular USB.
· Conectar un módulo
adicional.
· Para conectar un
módulo de conferencia.
· Utilícelo para
actualizar el complemento adicional con una llave USB.
|
|
|
  : Pulse
estas teclas para navegar entre las páginas del módulo adicional (si se ha
definido más de una página).
Pulsación
breve: volver a
página de inicio.
Pulsación
larga: establezca
la página de inicio del módulo adicional. Muestre la página que elija como
página de inicio y mantenga pulsado el botón para fijarla.
|
Un conector USB-C se reserva exclusivamente
para conectar un adaptador de alimentación. El
adaptador de corriente se vende por separado.
Instale el complemento en
el teléfono de escritorio
·
Quite la goma protectora
del lateral del teléfono de oficina.
·
Inserte el conector
adicional USB-A en la toma USB-A del teléfono fijo.
·
Fije el complemento en su
sitio con el tornillo proporcionado. Retire la base del
teléfono de oficina si le cuesta acceder al tornillo.
·
Enchufe el cable de red. Si es necesario, enchufe el adaptador de alimentación USB-C (se
venden por separado). En modo digital, el teléfono de escritorio tiene que
recibir energía a partir de un adaptador de alimentación USB-C externo.
Si utiliza un auricular USB-A, puede conectarlo
al último módulo adicional.
Instale más de un módulo
adicional
Es posible conectar a un teléfono de
oficina hasta 3 módulos adicionales similares.
Según el modelo de teléfono, el número de
módulos adicionales y la fuente de alimentación, puede ser necesario conectar
una fuente de alimentación adicional. Para más información, contacte con su
administrador.
Para añadir un complemento adicional, fije
y conecte el nuevo complemento al complemento ya conectado:
·
Se ha conectado un primer
complemento al teléfono de escritorio.
·
Quite la goma protectora
del lateral del nuevo módulo adicional.
·
Insertar el nuevo conector
adicional USB-A en la toma USB del complemento instalado.
·
Usar el soporte adicional
para fijarlo al complemento usando el tornillo provisto.
Retire la base del módulo adicional donde está fijado el tornillo si le cuesta
acceder a él.
·
Conecte la fuente de
alimentación al teléfono de escritorio. Tiene que usar
una segunda fuente de alimentación, conéctela al primer módulo adicional
conectado.
Cómo programar teclas
El módulo de extensión permite programar un
gran número de teclas:
·
Tecla de línea: realizar
llamadas utilizando una línea telefónica específica.
·
Tecla de marcación rápida
(tecla de llamada directa): marcar un número de
teléfono predefinido.
·
Tecla de función: acceso a
funciones especiales como buzón de voz, transferencia de llamadas, llamada en
espera, conferencia, no molestar, etc.
·
Tecla de grupo de
extensiones: entrar o salir de un grupo de extensiones.
El grupo de teléfonos permite realizar llamadas desde
un solo número a varios números de teléfono. Si su teléfono forma parte de un
grupo de teléfonos, le podrán llamar a través del número de dicho grupo. La pertenencia de un teléfono a un grupo no incide en la gestión
de sus llamadas directas. Usted siempre puede comunicarse con un teléfono
concreto del grupo por su propio número.
·
Tecla de supervisión:
controlar el contacto supervisado. La supervisión
proporciona la supervisión selectiva combinada con una pantalla en la que se
muestran la parte que realiza la llamada y la que la recibe. El 'supervisor'
designado puede responder a la llamada notificada. También muestra si la línea
está ocupada o no (BLF - Busy Light Field), para que pueda saber cuándo llamar
o transferir una llamada al contacto supervisado.
La función o los servicios disponibles dependen de la
configuración del sistema. Algunas
teclas solo puede programarlas el administrador del sistema. Póngase en
contacto con su administrador si es necesario.
Cómo programar una llave para el módulo adicional
Para programar teclas en el módulo
adicional, consulte la sección: Programar teclas para
funciones y números de llamadas.
Gestión de LED
Los iconos mostrados dependen de la
configuración del sistema. Algunas teclas deben ser programadas por su
administrador. Dependiendo de
la configuración del sistema, el comportamiento del LED puede variar. Para obtener más información, póngase en contacto con el instalador
o con el administrador.
|
Iconos de llamadas
|
Descripción LED
|
|
|
Recibe una llamada entrante del contacto programado.
|
Parpadeo lento en azul
|
|
|
Está en una conversación con el contacto programado.
|
Azul fijo
|
|
|
Pone el contacto programado en espera.
|
Parpadeo lento en azul
|
|
|
No moleste a su contacto programado.
|
Azul fijo
|
|
|
Función activada.
|
Azul fijo
|
|
|
Función desactivada.
|
Off
|
|
|
Asistente fuera.
|
Parpadeo lento en azul
|
|
|
Contacto supervisado (libre).
|
Off
|
|
|
El contacto supervisado recibe una llamada entrante (timbre).
|
Parpadeo lento en azul
|
|
|
El contacto supervisado está en una conversación.
|
Azul fijo
|
|
|
Está en una conversación con el contacto supervisado.
|
Azul fijo
|
|
|
El contacto supervisado pone la llamada en espera.
|
Azul fijo
|
|
|
Mensaje no leído en el terminal supervisado.
|
Parpadeo lento en azul
|
|
|
Mensaje leído en el terminal supervisado.
|
Azul fijo
|
Versión de software / Número de
módulos adicionales compatibles
La versión de software y el número de módulos adicionales compatibles
conectados al teléfono pueden consultarse siguiendo esta ruta:
|
 à  Configuración (Usuario) à Acerca de à Información sobre
complementos
|
|
|
|
1
|
|
Acceder al menú local de usuario.
|
|
2
|
|
Configuración
|
|
3
|

o

|
Usuario
Abrir la configuración de usuario.
La configuración del usuario se muestra de forma predeterminada.
|
|
4
|
|
Acerca de à Información sobre complementos
Información sobre los módulos adicionales conectados (versión de
software).
Número de módulos adicionales compatibles.
|
|
5
|
o
|
Vuelva a la página anterior o a la página de inicio.
|
Actualización
Si su teléfono de
oficina está conectado en modo IP, el módulo adicional se actualizará
automáticamente cuando se conecte al teléfono de oficina. La nueva versión es
comprobada por el teléfono de oficina, que controla la actualización del
complemento.
Utilice la versión proporcionada/recomendada por
su sistema. Para obtener más información, póngase en contacto con el
administrador o con el instalador.
EM200 Smart Expansion Module
Il modulo di espansione SMART EM-200
(EM-200) di Alcatel-Lucent è un elegante accessorio per telefoni fissi che
estende le funzionalità del telefono fisso.
Le funzioni del telefono possono essere
ampliate con le componenti aggiuntive: Il modulo
aggiuntivo EM200 offre fino a 60 tasti LED aggiuntivi. Sono disponibili 2 x 10
tasti LED programmabili per ogni pagina virtuale. L'EM200 può visualizzare fino
a 3 pagine virtuali (una o tre pagine virtuali).
È possibile collegare fino a 3 moduli EM200
all'Essential DeskPhone.
|
Numero di moduli aggiuntivi collegati(1)
|
Numero massimo di pagine virtuali per modulo
aggiuntivo(1)
|
Numero massimo di tasti aggiuntivi(1)
|
|
1
|
3
|
60
|
|
2
|
1
|
40
|
|
3
|
1
|
60
|
1) Questi
valori potrebbero cambiare, per ulteriori informazioni contattare
l'installatore.
L'EM-200 è appositamente progettato per il
personale amministrativo, receptionist, segretarie e chiunque abbia bisogno di
utilizzare più servizi telefonici allo stesso tempo.
Disimballaggio
·
EM200 Smart Expansion
Module.
·
Base regolabile a 2 gradi.
·
Vite 2xM3.
·
Istruzioni sulla sicurezza
e sulle normative.
Descrizione / Connettori
|
|
Schermo LCD
a colori.
|
|
Connettore
per collegare il dispositivo al telefono fisso o alla componente aggiuntiva
già collegata (USB-A).
Il modulo è dotato di un supporto per fissarlo al telefono fisso o a un'altra
componente aggiuntiva.
|
|
|
Tasti
programmabili.
|
|
Connettore
Universal Serial Bus (USB-A).
Questo
connettore è usato per:
· Collegare un
auricolare USB.
· Collegare un modulo
aggiuntivo.
· Per collegare un
modulo di conferenza.
· Utilizzare per
aggiornare il componente aggiuntivo tramite chiave USB.
|
|
|
  : Premere
questi tasti per navigare tra le pagine del modulo aggiuntivo (se è stata
definita più di una pagina).
Pressione
breve: torna
alla homepage.
Pressione
lunga: impostare
la homepage del modulo aggiuntivo. Visualizzare la pagina scelta come home
page e premere a lungo il pulsante per impostarla.
|
Un connettore USB-C è dedicato alla
connessione di un adattatore di alimentazione. L'adattatore
di alimentazione viene venduto separatamente.
Installazione della
componente aggiuntiva sul telefono da tavolo
·
Rimuovere la gomma
protettiva al lato del telefono fisso.
·
Inserire il connettore
USB-A componente aggiuntiva nella presa USB-A del telefono fisso.
·
Fissare l'aggiunta con il cacciavite
fornito. Rimuovere la base del telefono fisso se si
hanno difficoltà ad accedere alla vite.
·
Inserire il cavo di rete. Se necessario, inserire l'adattatore di alimentazione USB-C (venduto
a parte). In modalità digitale, il telefono fisso deve essere alimentato da un
adattatore di alimentazione esterno USB-C.
Se si utilizza un auricolare USB-A, è possibile
collegarlo all'ultimo modulo componente aggiuntiva.
Installazione di più
moduli aggiuntivi
È possibile collegare fino a 3 moduli
aggiuntivi simili a un telefono fisso.
A seconda del modello di telefono, del numero di
moduli aggiuntivi e dell'alimentazione, potrebbe essere necessario collegare
un'alimentazione supplementare. Per ulteriori informazioni, contattare
l'amministratore.
Per aggiungere un'ulteriore componente,
fissare e connettere la nuova componente aggiuntiva a quella già connessa:
·
Una prima componente
aggiuntiva è connessa al telefono da tavolo.
·
Rimuovere la gomma
protettiva al lato del nuovo modulo aggiuntivo.
·
Inserire il nuovo
connettore USB-A componente aggiuntiva nella presa USB del componente
aggiuntivo installato.
·
Utilizzare il supporto
della componente aggiuntiva per fissarlo al componente aggiuntivo utilizzando
la vite fornita in dotazione. Rimuovere la base del
modulo aggiuntivo dove è fissata la vite se si hanno difficoltà ad accedervi.
·
Collegare l'alimentazione
al telefono fisso. È necessario utilizzare un secondo
alimentatore, collegarlo al primo modulo aggiuntivo connesso.
Tasti di programmazione
Il modulo di estensione consente di
programmare un numero elevato di tasti:
·
Tasto di linea: consente di
effettuare chiamate utilizzando una linea telefonica specifica.
·
Tasto di selezione rapida
(tasto di chiamata diretta): comporre un numero di
telefono predefinito.
·
Tasto funzione: consente di
accedere a funzioni speciali quali segreteria telefonica, trasferimento di
chiamata, attesa, conferenza, non disturbare, ecc.
·
Tasto gruppo di ricerca:
consente di entrare o uscire da un gruppo di ricerca. Il gruppo di utenti reperibili consente di abilitare la
distribuzione delle chiamate da un singolo numero a un gruppo di più numeri di
telefono. Se un numero di telefono fa parte di un gruppo di utenti reperibili,
può essere raggiunto attraverso il numero del gruppo. L´appartenenza
di un apparecchio a un gruppo non ha alcuna incidenza sulla gestione delle sue
chiamate dirette. Potete sempre entrare in comunicazione con un apparecchio
preciso del gruppo componendo il suo numero.
·
Tasto di supervisione:
consente di monitorare un contatto supervisionato. La
supervisione fornisce un monitoraggio selettivo combinato con un display che
mostra i chiamanti e i chiamati. La chiamata notificata può essere risposta dal
'Supervisore' designato. Mostra anche se la linea è occupata o meno (BLF - Busy
Light Field), in modo da sapere quando chiamare o trasferire una chiamata al
contatto supervisionato.
La funzione o i servizi disponibili dipendono dalla
configurazione del sistema. Alcuni
tasti possono essere programmati solo dall'amministratore del sistema. Contatta
il tuo amministratore se necessario.
Come programmare un tasto per il modulo aggiuntivo
Per programmare i tasti del modulo
aggiuntivo, vedere la sezione: Programmazione tasti per
numeri di chiamata e funzioni.
Gestione dei LED
Le icone visualizzate dipendono dalla
configurazione del sistema. Alcuni tasti devono essere programmati
dall'amministratore. La
modalità di funzionamento dei led può variare a seconda della configurazione
del sistema. Per ulteriori informazioni, contattare
l'installatore o l'amministratore.
|
Icone di chiamata
|
Descrizione LED
|
|
|
Si riceve una chiamata in arrivo dal contatto programmato.
|
Flash blu lento
|
|
|
È in corso una conversazione con un contatto programmato.
|
Blu fisso
|
|
|
Si mette in attesa il contatto programmato.
|
Flash blu lento
|
|
|
Non disturbare il contatto programmato.
|
Blu fisso
|
|
|
Funzione attivata.
|
Blu fisso
|
|
|
Funzione disattivata.
|
Off
|
|
|
Assistente via.
|
Flash blu lento
|
|
|
Contatto supervisionato (libero).
|
Off
|
|
|
Il contatto supervisionato riceve una chiamata in arrivo (suoneria).
|
Flash blu lento
|
|
|
È in corso una conversazione con un contatto supervisionato.
|
Blu fisso
|
|
|
È in corso una conversazione con un contatto supervisionato.
|
Blu fisso
|
|
|
Il contatto supervisionato mette la chiamata in attesa.
|
Blu fisso
|
|
|
Messaggio non letto su set supervisionato.
|
Lampeggia lentamente di blu
|
|
|
Messaggio letto su set supervisionato.
|
Blu fisso
|
Versione software / Numero di moduli
aggiuntivi supportati
La versione software e il numero dei moduli aggiuntivi supportati e
collegati al telefono possono essere visualizzati seguendo questo percorso:
|
 à  Impostazioni (Utente) à Informazioni su à Informazioni sui componenti
aggiuntivi
|
|
|
|
1
|
|
Accedere al menu utente locale.
|
|
2
|
|
Impostazioni
|
|
3
|

oppure

|
Utente
Aprire le impostazioni utente.
Le impostazioni dell'utente sono visualizzate per impostazione
predefinita.
|
|
4
|
|
Informazioni su à Informazioni sui componenti
aggiuntivi
Informazioni sui moduli aggiuntivi collegati (versione software).
Numero di moduli aggiuntivi supportati.
|
|
5
|
oppure
|
Tornare alla pagina precedente o alla home page.
|
Aggiornamento
Se il telefono
fisso è collegato in modalità IP, il modulo aggiuntivo si aggiornerà
automaticamente quando collegato al telefono fisso. La nuova versione è
controllata dal telefono fisso, che controlla l'aggiornamento del modulo
aggiuntivo.
Utilizzare la versione fornita/raccomandata dal
sistema. Per ulteriori informazioni, contattare l'amministratore o
l'installatore.
EM200 Smart Expansion Module
O Módulo de Expansão Inteligente Alcatel-Lucent
EM-200 (EM-200) é um elegante acessório de telefone de escritório que amplia a
funcionalidade do seu telefone de escritório.
As capacidades do telefone podem ser
ampliadas com complementos: O módulo de expansão EM200
oferece até 60 teclas LED adicionais. Existem 2 x 10 teclas LED programáveis
para cada página virtual. O EM-200 pode exibir até 3 páginas virtuais (uma ou
três páginas virtuais).
Pode ligar até 3 módulos EM200 ao seu
Essential DeskPhone.
|
Número de módulos de expansão conectados(1)
|
Número máximo de páginas virtuais por módulo de
expansão(1)
|
Número máximo de teclas adicionais(1)
|
|
1
|
3
|
60
|
|
2
|
1
|
40
|
|
3
|
1
|
60
|
1) Estes
valores podem alterar, para mais informações contacte o seu responsável pela
instalação.
O EM-200 foi especialmente concebido para
pessoal administrativo, rececionistas, secretários e qualquer pessoa que possa
necessitar de utilizar vários serviços telefónicos ao mesmo tempo.
Conversão unboxing
·
EM200 Smart Expansion
Module.
·
Suporte ajustável de 2
graus.
·
Parafuso 2xM3.
·
Instruções de segurança e
regulamentares.
Descrição / Conectores
|
|
Ecrã LCD a
cores.
|
|
Conector
para ligar o dispositivo ao telefone de secretária ou ao suplemento já ligado
(USB-A).
O módulo está equipado com um suporte para o fixar ao telefone de secretária
ou a outro suplemento.
|
|
|
Botões
programáveis.
|
|
Conector
Universal Serial Bus (USB-A).
Este
conector é utilizado para:
· Ligar um auricular
USB.
· Ligar um módulo de
expansão.
· Para ligar um módulo
de conferência.
· Atualizar o
acessório via chave USB.
|
|
|
  : Prima
estas teclas para navegar entre páginas do módulo complementar (se tiver sido
definida mais do que uma página).
Premir
ligeiramente: Voltar
ao início.
Pressão
contínua: defina
a página inicial para o módulo de expansão. Mostrar a página da sua escolha
como página inicial e premir continuamente o botão para a definir.
|
Um conector USB-C é dedicado a ligar um
adaptador de alimentação. O adaptador de alimentação é
vendido em separado.
Instale o complemento no
telefone de mesa
·
Remova a borracha de
proteção na lateral do telefone de escritório.
·
Insira o conector USB-A
adicional na tomada USB-A do telefone de secretária.
·
Coloque o acessório no
local utilizando o parafuso fornecido. Remova a base do
telefone de escritório se tiver dificuldade em aceder ao parafuso.
·
Ligue o cabo de rede. Se necessário, ligue o adaptador de alimentação USB-C (vendida em
separado). No modo digital, o telefone de secretária tem de ser alimentado por
um adaptador externo USB-C.
Se estiver a utilizar um auricular USB-A, pode
ligá-lo ao último módulo de expansão.
Instale mais de um módulo
de complemento
É possível ligar até 3 módulos de expansão
semelhantes a um telefone de secretária.
Dependendo do modelo do telefone, do número de
módulos de expansão e da fonte de alimentação, poderá ser necessário ligar uma
fonte de alimentação adicional. Contacte o seu administrador para obter mais
informações.
Para adicionar um complemento adicional,
fixe e ligue o novo complemento ao complemento já ligado:
·
É ligado um primeiro
complemento ao telefone de mesa.
·
Remova a borracha de
proteção na lateral do novo módulo complementar.
·
Insira o novo conector
USB-A adicional na tomada USB do suplemento instalado.
·
Utilize o suporte adicional
para o fixar ao complemento, utilizando o parafuso fornecido. Remova a base do módulo complementar onde o parafuso está preso se
tiver dificuldade em aceder ao mesmo.
·
Ligue a fonte de
alimentação ao telefone de secretária. Se necessitar de
utilizar uma segunda fonte de alimentação, ligue-a ao primeiro módulo de
expansão conectado.
Programar teclas
O módulo de extensão permite-lhe programar
um grande número de teclas:
·
Tecla de linha: efetuar
chamadas utilizando uma linha telefónica específica.
·
Tecla de marcação rápida
(tecla de chamada direta): marcar um número de telefone
predefinido.
·
Tecla de função: aceder a
funcionalidades especiais tais como correio de voz, transferir chamada, chamada
em espera, conferência, não incomodar, etc.
·
Tecla de grupo de
interceção: entrar ou sair de um grupo de interceção. O grupo de telefones permite que as chamadas sejam distribuídas a
partir de um único número para um grupo de vários números de telefone. Se o seu
número de telefone fizer parte de um grupo de telefones, pode ser obtido
através do número do grupo de telefones. O facto de um
telefone pertencer a um grupo não tem qualquer influência sobre a gestão das
suas próprias chamadas directas. Continua a ser possível contactar um
determinado telefone do grupo, através do seu próprio número.
·
Tecla de supervisão:
monitorizar o contacto supervisionado. A supervisão
proporciona uma monitorização seletiva combinada com um visor que mostra as
partes chamadoras e partes chamadas. A chamada notificada pode ser atendida
pelo 'Supervisor' designado. Também mostra se a linha está ou não ocupada (BLF
- Campo de Luz Ocupada), para que possa saber quando telefonar ou transferir
uma chamada para o contacto supervisionado.
A função ou os serviços disponíveis dependem da
configuração do sistema. Algumas
teclas só podem ser programadas pelo seu administrador de sistema. Se
necessário, contacte o seu administrador.
Como programar uma tecla para o módulo de expansão
Para programar teclas no módulo de
expansão, ver secção: Programar teclas para números de
telefone e funções de chamada.
Gestão de LED
Os ícones exibidos dependem da configuração
do sistema. Algumas teclas devem ser programadas pelo seu administrador. O comportamento da Led pode variar, dependendo
da configuração do sistema. Para mais informações,
contacte o instalador ou administrador.
|
Ícones de chamadas
|
Descrição LED
|
|
|
Recebe uma chamada do contacto programado.
|
Pisca a azul lento
|
|
|
Está numa conversa com o contacto programado.
|
Azul fixo
|
|
|
Coloca o contacto programado em espera.
|
Pisca a azul lento
|
|
|
Não incomodar o seu contacto programado.
|
Azul fixo
|
|
|
Função ativada.
|
Azul fixo
|
|
|
Função desativada.
|
Off
|
|
|
Assistente ausente.
|
Pisca a azul lento
|
|
|
Contacto supervisionado (livre).
|
Off
|
|
|
O contacto supervisionado recebe uma chamada (a tocar).
|
Pisca a azul lento
|
|
|
O contacto supervisionado está numa conversa.
|
Azul fixo
|
|
|
Está numa conversa com o contacto supervisionado.
|
Azul fixo
|
|
|
O contacto supervisionado coloca a chamada em espera.
|
Azul fixo
|
|
|
Mensagem não lida em conjunto supervisionado.
|
Azul intermitente lento
|
|
|
Mensagem lida em conjunto supervisionado.
|
Azul fixo
|
Versão de software / Número de
módulos de expansão suportados
A versão de software e o número de módulos de expansão ligados ao
telefone podem ser visualizados a partir deste caminho:
|
 à  Definições (Utilizador) à Acerca à Informações sobre
extensões
|
|
|
|
1
|
|
Aceder ao menu do utilizador local.
|
|
2
|
|
Definições
|
|
3
|

ou

|
Utilizador
Abrir definições do utilizador.
As definições do utilizador são apresentadas por predefinição.
|
|
4
|
|
Acerca à Informações sobre extensões
Informações sobre os módulos de expansão conectados (Versão de software).
Número de módulos de expansão suportados.
|
|
5
|
ou
|
Retroceder à página anterior ou à página inicial.
|
Atualizar
Se o seu telefone
de escritório estiver ligado em modo IP, o módulo complementar atualizar-se-á
automaticamente quando for ligado ao telefone de escritório. A nova versão é
verificada pelo telefone de secretária, que controla a atualização do add-on.
Utilize a versão fornecida/recomendada pelo seu
sistema. Para mais informações, contacte o seu administrador ou responsável
pela instalação.
EM200 Smart Expansion Module
Alcatel-Lucent SMART Genişletme Modülü
EM200 (EM200), masa telefonunuzun işlevselliğini artıran şık bir masa telefonu
aksesuarıdır.
Telefonun yetenekleri eklentilerle
genişletilebilir: EM200 eklenti modülü, 60 adede kadar
ek LED'li tuşu sunar. Her sanal sayfa için 2 x 10 programlanabilir LED tuşu
vardır. EM200, 3 adede kadar sanal sayfa görüntüleyebilir (bir veya üç sanal
sayfa).
Essential DeskPhone'unuza 3 adede kadar
EM200 modülü bağlayabilirsiniz.
|
Bağlı eklenti modülü sayısı(1)
|
Eklenti modülü başına maksimum sanal sayfa sayısı(1)
|
Maksimum ek tuş sayısı(1)
|
|
1
|
3
|
60
|
|
2
|
1
|
40
|
|
3
|
1
|
60
|
1) Bu
değerler değişebilir, lütfen daha fazla bilgi için kurulum uzmanınızla
iletişime geçin.
EM200 idari personel, resepsiyon
görevlileri, sekreterler ve aynı anda birden fazla telefon hizmeti kullanmak
durumunda kalabilecek herkes için özel olarak tasarlanmıştır.
Kutudan çıkarma
·
EM200 Smart Expansion
Module.
·
2 dereceli ayarlanabilir
ayak.
·
2xM3 vida.
·
Güvenlik ve yönetmelik
talimatlarý.
Açıklama / Konnektörler
|
|
Renkli LCD
ekran.
|
|
Cihazı masa
telefonuna veya daha önceden bağlanan eklentiye (USB-A) bağlamaya yarayan
konnektör.
Modülde masa telefonuna veya başka bir eklentiye sabitlenmesi için bir destek
bulunur.
|
|
|
Programlanabilir
tuşlar.
|
|
Evrensel
Seri Veri Yolu (USB-A) konnektörü.
Bu konnektör
şunlar için kullanılır:
· USB kulaklık
bağlamak.
· Eklenti modülü
bağlamak.
· Bir konferans
modülünü bağlamak.
· Eklentiyi USB bellek
aracılığıyla yükseltmek.
|
|
|
  : Eklenti
modülünün sayfaları arasında gezinmek için bu tuşlara basın (birden fazla
sayfa tanımlanmışsa).
Kısa
basış: ana
sayfaya dön.
Uzun
basış: ana
sayfayı eklenti modülü için ayarlayın. Seçtiğiniz sayfayı ana sayfa olarak görüntüleyin
ve ayarlamak için düğmeye uzun basın.
|
Bir USB-C konnektörü, güç adaptörünün
bağlanması için ayrılmıştır. Güç adaptörü ayrı olarak
satılır.
Eklentiyi telefona
yükleyin
·
Masa telefonunun yan
tarafındaki lastik korumayı çıkarın.
·
Eklenti USB-A konnektörünü
masa telefonunun USB-A yuvasına takın.
·
Sağlanan vidayla eklentiyi
yerine sabitleyin. Vidaya erişmekte güçlük çekiyorsanız
masa telefonunun ayağını çıkarın.
·
Ağ kablosunu takın. Gerekirse USB-C güç adaptörünü takın (ayrı şekilde satılır). Dijital
modda, masa telefonunun harici bir USB-C güç adaptörüyle çalıştırılması gerekir.
USB-A kulaklık kullanıyorsanız kulaklığı son
eklenti modülüne bağlayabilirsiniz.
Birden fazla eklenti
modülü yükleme
Bir masa telefonuna 3 adede kadar benzer
eklenti modülü bağlanabilir.
Telefon modeline, eklenti modülü sayısına ve güç
kaynağına bağlı olarak ek bir güç kaynağı bağlanması gerekebilir. Daha fazla
bilgi için yöneticiniz ile iletişim kurun.
Ilave bir eklenti takmak için yeni eklentiyi
halihazırda bağlanmış olan eklentiye sabitleyin ve bağlayın:
·
Masaüstü telefonuna ilk
eklenti bağlanır.
·
Yeni eklenti modülünün yan
tarafındaki lastik korumayı çıkarın.
·
Yeni eklenti USB-A
konnektörünü takılı bulunan eklentinin USB yuvasına takın.
·
Eklentileri birbirine
sabitlemek için verilen vidayla eklenti desteğini kullanın. Vidaya erişmekte güçlük çekiyorsanız eklenti modülünde vidanın
takılı olduğu ayağı çıkarın.
·
Güç kaynağını masa
telefonuna bağlayın. Ikinci bir güç kaynağı kullanmanız
gerekirse ikinci kaynağı ilk bağlanan eklenti modülüne bağlayın.
Programlama tuşları
Genişletme modülü, çok sayıda tuşu
programlamanıza olanak tanır:
·
Hat tuşu: belirli bir
telefon hattını kullanarak arama yapın.
·
Hızlı arama tuşu (doğrudan
arama tuşu): önceden tanımlanmış bir telefon numarasını
tuşlayın.
·
Işlev tuşu: telesekreter,
arama aktarma, arama bekletme, konferans, rahatsız etmeyin vb. gibi özel
özelliklere erişin.
·
Çağrı dağıtım grubu tuşu:
bir çağrı dağıtım grubuna girin veya gruptan çıkın. Boş hat arama grubu, çağrıların tek bir numaradan birçok telefon
numarasından oluşan bir gruba dağıtılmasını sağlar. Telefon numaranız bir çağrı
dağıtım grubunun parçasıysa, çağrı dağıtım grubu numarası aracılığıyla telefon
numaranıza ulaşılabilir. Bir gruba ait olmak doğrudan
aramaların yönetimini etkilemez. Bir grup içindeki belirli bir telefon her
zaman kendi numarası kullanılarak aranabilir.
·
Denetim tuşu: denetlenen
kişiyi izleyin. Denetim, arayan ve aranan tarafları
gösteren bir ekranla birlikte seçici izleme sağlar. Bildirilen çağrı,
belirlenen 'Denetleyici' tarafından cevaplanabilir. Hattın meşgul olup
olmadığını da gösterir (BLF – Meşgul Lamba Alanı). Bu sayede denetlenen kişiyi
ne zaman arayabileceğinizi veya kendisine ne zaman çağrı aktarabileceğinizi
öğrenebilirsiniz.
Kullanılabilir işlev veya hizmetler, sistem
yapılandırmasına bağlıdır. Bazı
tuşlar yalnızca sistem yöneticiniz tarafından programlanabilir. Gerekliyse
yöneticinizle görüşün.
Eklenti modülü için tuş programlama
Eklenti modülündeki tuşları programlamak
için şu bölüme göz atın: Çağrı numaraları ve işlevleri
için tuşları programlama.
LED yönetimi
Görüntülenen simgeler sistem
yapılandırmasına bağlıdır. Bazı tuşların yöneticiniz tarafından programlanması
gerekir. Sistem yapılandırmasına
bağlı olarak LED davranışı değişebilir. Daha fazla
bilgi için kurulumcu ya da yöneticinizle görüşün.
|
Görüşme ikonları
|
LED açıklaması
|
|
|
Size programlanan kişiden bir çağrı geldi.
|
Yavaş mavi yanıp sönme
|
|
|
Programlanan kişiyle görüşmedesiniz.
|
Sabit mavi
|
|
|
Programlanan kişiyi beklemeye aldınız.
|
Yavaş mavi yanıp sönme
|
|
|
Programlanan kişiniz rahatsız edilmeyecek.
|
Sabit mavi
|
|
|
Özellik etkin.
|
Sabit mavi
|
|
|
Özellik devre dışı.
|
Off
|
|
|
Asistan uzakta.
|
Yavaş mavi yanıp sönme
|
|
|
Denetlenen kişi (serbest).
|
Off
|
|
|
Denetlenen kişiye çağrı geldi (zil sesi).
|
Yavaş mavi yanıp sönme
|
|
|
Denetlenen kişi görüşmede.
|
Sabit mavi
|
|
|
Denetlenen kişiyle görüşmedesiniz.
|
Sabit mavi
|
|
|
Denetlenen kişi aramayı beklemeye aldı.
|
Sabit mavi
|
|
|
Denetlenen sette okunmamış mesaj.
|
Yavaş yanıp sönen mavi
|
|
|
Denetlenen sette okunmuş mesaj.
|
Sabit mavi
|
Yazılım sürümü / Desteklenen
eklenti modülü sayısı
Yazılım sürümü ve telefona bağlı desteklenen eklenti modülü sayısı
aşağıdaki şekilde görüntülenebilir:
|
 à  Ayarlar (Kullanıcı) à Hakkında à Eklenti Bilgileri
|
|
|
|
1
|
|
Yerel kullanıcı menüsüne erişin.
|
|
2
|
|
Ayarlar
|
|
3
|

veya

|
Kullanıcı
Kullanıcı ayarlarını seç.
Kullanıcı ayarları varsayılan olarak görüntülenir.
|
|
4
|
|
Hakkında à Eklenti Bilgileri
Bağlı eklenti modülleri hakkında bilgi (yazılım sürümü).
Desteklenen eklenti modülü sayısı.
|
|
5
|
veya
|
Önceki sayfaya veya ana sayfaya dönün.
|
Yükseltme
Masa telefonunuz
IP modunda bağlıysa eklenti modülü, masa telefonuna bağlandığında kendini
otomatik olarak güncelleyecektir. Yeni sürüm, masa telefonu tarafından kontrol
edilir eklenti yükseltmesi bu yolla yönetilir.
Sisteminiz tarafından sağlanan/önerilen sürümü
kullanın. Daha fazla bilgi edinmek için yöneticiniz veya kurulum personeliyle
iletişime geçin.
EM200 Smart Expansion Module
阿尔卡特朗讯 SMART 扩展模块 EM200 (EM200) 是一款时尚的桌面话机附件，可扩展您的桌面话机的功能。
通过使用附加模块,可以扩展话机功能：。 EM200 附加模块提供多达 60 个额外的 LED 键每个虚拟页面有 2 x 10 个可编程 LED 键。 EM200 最多可以显示 3 个虚拟页面
(一个或三个虚拟页面)。
您最多可以将 3 个 EM200 模块连接到基本桌面话机。
|
已连接附加模块的数量(1)
|
每个附加模块的最大虚拟页面数(1)
|
附加键的最大数量(1)
|
|
1
|
3
|
60
|
|
2
|
1
|
40
|
|
3
|
1
|
60
|
1) 这些值可能会更改，请联系您的安装人员以获取更多信息。
EM200 专为行政人员、接待员、秘书和任何可能需要同时使用多种电话服务的人而设计。
拆箱
·
EM200 Smart Expansion
Module。
·
2 度可调脚。
·
2xM3 螺钉。
·
安全与规则说明。
描述
/ 接头
|
|
彩色液晶显示屏。
|
|
连接器，将设备连接到桌面电话或已连接的附加组件 (USB-A)。
该模块配有支架，可将其固定在桌面话机或其他附加模块上。
|
|
|
可编程键。
|
|
USB type A 连接头。
此连接器用于：
· 连接 USB 耳机。
· 连接附加模块。
· 连接会议模块。
· 用于通过 USB 密钥升级附加模块。
|
|
|
  : 按这些键可在附加模块的页面之间导航（如果定义了多个页面）。
短按: 返回首页。
按住不放: 为附加模块设置主页。 将您选择的页面显示为主页，并长按按钮进行设置。
|
USB-C 连接器专用于连接电源适配器。 电源适配器单独出售。
将附加模块装入桌面话机
·
拆下桌面话机侧面的保护橡胶。
·
将附加 USB-A 连接器插入桌面电话的 USB-A 插座。
·
用随附螺丝钉固定附件。 如果您难以接触到螺钉，请拆下桌面话机的支脚。
·
插上网络电缆。 如有必要，插上 USB-C 电源适配器 (单独出售)。
在数字模式下，桌面话机必须由外部 USB-C 电源适配器供电。
如果您使用的是 USB-A 耳机，则可以将其连接到最后一个附加模块。
安装一个以上附加模块
最多可以将 3 个类似的附加模块连接到桌面话机。
根据话机型号、附加模块的数量和电源，可能需要连接额外的电源。 欲了解更多信息, 请与您的管理员联系。
在添加更多附加模块时, 将新附加模块固定并接入已经连接好的附加模块:
·
第一个附加模块接入桌面话机。
·
拆下新附加模块侧面的保护橡胶。
·
将新的附加 USB-A 连接器插入已安装附件的 USB-A 插座。
·
使用附加组件支架，利用提供的螺钉将其固定到附加组件上。 如果您难以接触到附加模块所连接的螺钉，请拆下附加模块的支脚。
·
将电源连接到桌面话机。 如果您需要使用第二个电源，请将其连接到第一个连接的附加模块。
编程键
扩展模块允许您对大量键进行编程:
·
线路键：使用特定的电话线路拨打电话。
·
快速拨号键（直拨键）: 拨打预定义的电话号码。
·
功能键：访问语音信箱、呼叫转移、呼叫保持、会议、免打扰等特殊功能。
·
寻线组键：进入或退出寻线组。 寻线组可以将呼叫从单个话机号码分发到一组话机号码中如果您的话机号码是寻线组的成员，那通过寻线组号码可以拨到该号码。 属于某个组不会影响直接呼叫的管理。组内部的特定话机机可以一直使用它们自己的号码进行呼叫。
·
监督键：监控受监管的联系人。 监督提供选择性监控，同时显示主叫方和被叫方的显示屏。 通知的电话可以由指定的 '监控人员' 接听。 它还显示线路是否繁忙 （BLF——'占线'字段），因此您可以了解何时给受监管的联系人拨打电话或转移呼叫。
可用功能或服务取决于系统配置。 有些键只能由您的系统管理员编程。 如有需要, 请联系您的管理员。
如何为附加模块的键编程
要对附加模块上的键进行编程，请参阅以下部分：: 用于呼叫号码和功能的编程键。
LED 管理
显示的图标取决于系统配置。有些键只能由您的管理员编程。 LED处理操作可能有所不同, 具体取决于系统配置。 欲了解更多信息, 请与安装人员或管理员联系。
|
呼叫图标
|
LED 描述
|
|
|
您接到来自已编程联系人的来电。
|
慢速闪烁蓝色
|
|
|
您正在与已编程的联系人通话。
|
稳定的蓝色
|
|
|
您将已编程的联系人置于保留状态。
|
慢速闪烁蓝色
|
|
|
请勿打扰您的已编程联系人。
|
稳定的蓝色
|
|
|
功能已激活。
|
稳定的蓝色
|
|
|
功能已禁用。
|
Off
|
|
|
助理离席。
|
慢速闪烁蓝色
|
|
|
受监控的联系人 (空闲)。
|
Off
|
|
|
受监控的联系人接到来电 (振铃中)。
|
慢速闪烁蓝色
|
|
|
受监控的联系人正在通话。
|
稳定的蓝色
|
|
|
您正在与受监控的联系人通话。
|
稳定的蓝色
|
|
|
受监控的联系人将呼叫置于保持状态。
|
稳定的蓝色
|
|
|
受监控话机上的未读消息。
|
慢速闪烁蓝色
|
|
|
阅读受监控话机上的消息。
|
稳定的蓝色
|
软件版本 / 附加模块的数量
可以通过以下路径查看连接到电话的附加模块的软件版本和数量：:
|
 à  设置 (用户) à 关于 à 附加组件信息
|
|
|
|
1
|
|
访问本地用户菜单。
|
|
2
|
|
设置
|
|
3
|

或

|
用户
打开用户设置。
默认情况下会显示用户设置。
|
|
4
|
|
关于 à 附加组件信息
有关连接的附加模块的信息 (软件版本)。
附加模块的数量。
|
|
5
|
或
|
返回上一页或主页。
|
升级
如果您的桌面话机以 IP 模式连接，则附加模块将在连接到桌面话机时自动升级。 新版本由桌面话机检查，后者控制附加模块的升级。
使用您的系统提供/推荐的版本。 欲了解更多信息，请与您的管理员或安装者联系。
