EM200 Smart Expansion Module

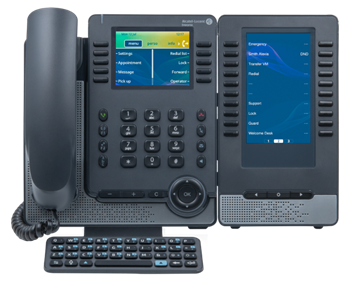

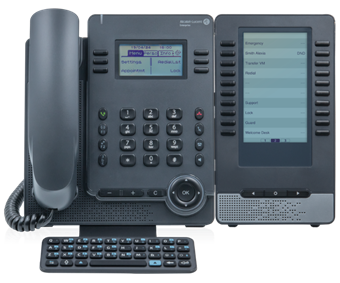

The Alcatel-Lucent SMART Expansion Module EM200 (EM200) is a stylish deskphone accessory that extends your deskphone’s functionality.

Phone capabilities can be extended with Add-ons. The EM200 add-on module offers up to 120 additional LED keys. There are 2 x 10 programmable LED keys for each virtual page (up to 40 additional LED keys on each EM200 module). The EM200 can display up to 2 virtual pages.

You can connect up to 3 EM200 modules to your Essential DeskPhone.

Number of connected add-on modules⁽¹⁾	Maximum number of virtual pages per add-on module⁽¹⁾	Maximum number of additional keys⁽¹⁾
1	2	40
2	2	80
3	2	120

¹⁾ These values may change, please contact your installer for more information.

The EM200 is specially designed for administrative staff, receptionists, secretaries and anyone who may need to use multiple telephone services at the same time.

Unboxing

· EM200 Smart Expansion Module.

· 2-degree adjustable foot.

· 2xM3 screw.

· Safety and regulatory instructions.

Description / Connectors

Color LCD screen.

Connector to connect the device to the desk phone or already connected add-on (USB-A).
The module is equipped with a support to fix it to the desk phone or another add-on.

Programmable keys.

Universal Serial Bus (USB-a) connector.

This connector is used for:

· Connect a USB headset.

· Connect an add-on module.

· To connect a conference module.

· Use to upgrade the add-on via USB key.

: Press these keys to navigate between pages of the add-on module (if more than one page has been defined).

Short press: back to homepage.

Long press: set the homepage for the add-on module. Display the page of your choice as homepage and give a long press on the button to set it.

A USB-C connector is dedicated to connect a power adapter. The power adapter is sold separately.

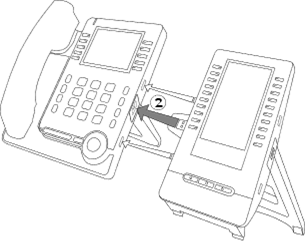

Install the add-on to the desk phone

· Remove the protective rubber on the side of the deskphone.

· Insert the add-on USB-A connector into the USB-A socket of the desk phone.

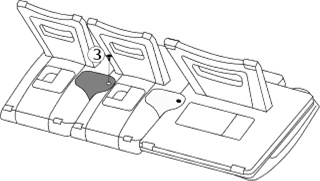

· Use the add-on support to fix it to the desk phone using the provided screw. Remove the foot of the deskphone if you have difficulty accessing the screw.

· Plug the network cable. If necessary, plug the USB-C power adapter (sold separately). In digital mode, the desk phone has to be powered by an external USB-C power adapter.

If you are using a USB-A headset, you can connect it to the last add-on module.

Install more than one add-on module

It is possible to connect up to 3 similar add-on modules to a desk phone.

Depending on the phone model, the number of add-on modules and the power supply, it may be necessary to connect an additional power supply. Contact your administrator for more information.

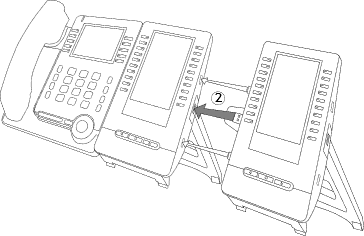

To attach another add-on, affix and connect the new add-on to the one that is already connected:

· The first add-on is connected to the desk phone.

· Remove the protective rubber on the side of the new add-on module.

· Insert the new add-on USB-A connector into the USB socket of the installed add-on.

· Use the add-on support to fix it to the add-on using the screw provided. Remove the foot of the add-on module where the screw is attached if you have difficulty accessing it.

· Connect the power supply to the desk phone. If you need to use a second power supply, connect it to the first connected add-on module.

Programming keys

The extension module allows you to program a large number of keys:

· Line key: make calls using a specific telephone line.

· Speed dial key (direct call key): dial a pre-defined phone number.

· Function key: access special features such as voicemail, call transfer, call hold, conference, do not disturb, etc.

· Hunt group key: enter or exit a hunt group. The hunting group enables calls to be distributed from a single number to a group of several phone numbers. If your phone number is part of a hunting group, it can be reached via the hunting group number. Belonging to a group does not affect the management of direct calls. A specific telephone within a group can always be called by using its own number

· Supervision key: monitor supervised contact. Supervision provides selective monitoring combined with a display showing calling and called parties. The notified call can be answered by the designated 'Supervisor'. It also shows whether or not the line is busy (BLF – Busy Light Field), so you can learn when to call or transfer a call to the supervised contact.

The function or services available depend on the system configuration. Some keys can only be programmed by your system administrator. Contact your administrator if necessary.

How to program a key for the add-on module

To program keys on the add-on module, see section: Programming keys for call numbers and functions.

Customize the color and the style of programmable softkeys

You can customize the color and style of the softkeys for add-on modules by inserting a prefix in front of the softkey label. For more information see section: Customize the color and the style of programmable softkeys.

LED management

The icons displayed depend on the system configuration. Some keys must be programmed by your administrator. LED behavior may differ depending on the system configuration. For more information, contact your installer or administrator.

Call icons		LED description
		ALE-30h/ALE-30 ALE-20h/ALE-20	EM200
	You receive an incoming call from the programmed contact.	Off	Slow blue flash
	You are in conversation with the programmed contact.	Off	Steady blue
	You place the programmed contact on hold.	Off	Slow blue flash
	Do not disturb your programmed contact.	Steady blue	Steady blue
The following icons are displayed when you define a service on a programmable key.
	Feature activated.	Steady blue	Steady blue
	Feature disabled.	Off	Off
	Assistant away.	Slow blue flash	Slow blue flash
	Supervised contact (free).	Off	Off
	The supervised contact receives an incoming call (ringing).	Slow blue flash	Slow blue flash
	The supervised contact is in a conversation.	Steady blue	Steady blue
	You are in a conversation with the supervised contact.	Steady blue	Steady blue
	The supervised contact puts the call on hold.	Steady blue	Steady blue
	Unread message on supervised set.	Slow blinking blue	Slow blinking blue
	Read message on supervised set.	Steady blue	Steady blue

Upgrade

If your deskphone is connected in IP mode, the add-on module will automatically upgrade itself when connected to the deskphone. The new version is checked by the desk phone, which controls the upgrade of the add-on.

Use the version provided/recommended by your system. For more information, contact your administrator or your installer.

EM200 Smart Expansion Module

L'EM-200 SMART Expansion Module d'Alcatel-Lucent (EM-200) est un accessoire de téléphone de bureau élégant qui étend les fonctionnalités de votre téléphone de bureau.

Les capacités du téléphone peuvent être étendues avec des modules d'extension : Le module d'extension EM-200 offre jusqu'à 120 touches LED supplémentaires. Chaque page virtuelle comprend 2 x 10 touches LED programmables (jusqu'à 40 touches LED supplémentaires sur chaque module EM200). L'EM-200 peut afficher jusqu'à 2 pages virtuelles.

Vous pouvez connecter jusqu'à 3 modules EM-200 à votre Essential DeskPhone.

Nombre de modules d'extension connectés⁽¹⁾	Nombre maximal de pages virtuelles par module d'extension⁽¹⁾	Nombre maximum de touches supplémentaires⁽¹⁾
1	2	40
2	2	80
3	2	120

¹⁾ Ces valeurs peuvent changer, pour plus de précisions, contactez votre installateur.

L'EM-200 est spécialement conçu pour le personnel administratif, les réceptionnistes, les secrétaires et tous ceux qui peuvent avoir besoin d'utiliser plusieurs services téléphoniques simultanément.

Contenu de la boîte

· EM200 Smart Expansion Module.

· Pied réglable de deux degrés.

· Vis 2 x M3.

· Consignes de sécurité et informations réglementaires.

Description / Connecteurs

Écran LCD couleur.

Connecteur pour connecter l'équipement au téléphone de bureau ou au module d'extension déjà connecté (USB-A).
Le module est équipé d'un support pour le fixer au téléphone de bureau ou à un autre module d'extension.

Touches programmables.

Connecteur Universal Serial Bus (USB-a).

Ce connecteur est utilisé pour :

· Connecter un casque USB.

· Connecter un module d'extension.

· Pour connecter un module de conférence.

· Utiliser pour mettre à jour le module d'extension à l'aide d'une clé USB.

: Appuyez sur ces touches pour naviguer entre les pages du module d'extension (si plusieurs pages ont été définies).

Appui court : retour à la page d'accueil.

Appui long : définir la page d'accueil du module d'extension. Afficher la page de votre choix comme page d'accueil et appuyer longuement sur le bouton pour la définir.

Un connecteur USB-C est dédié à la connexion d'un adaptateur d'alimentation. L'adaptateur d'alimentation est vendu séparément.

Installer le module d'extension sur le téléphone

· Retirez le caoutchouc de protection sur le côté du téléphone de bureau.

· Insérer le connecteur d'extension USB-A dans la prise USB-A du téléphone de bureau.

· Fixez le module d'extension en place à l'aide de la vis fournie. Retirez le pied du téléphone de bureau si vous avez des difficultés à accéder à la vis.

· Brancher le câble réseau. Si nécessaire, brancher l'adaptateur d'alimentation USB-C (vendu séparément). En mode numérique, le téléphone de bureau doit être alimenté par un adaptateur d'alimentation USB-C externe.

Si un casque USB-A est utilisé, il peut être connecté au dernier module d'extension.

Installer plusieurs modules d'extension

Il est possible de connecter jusqu'à 3 modules d'extension similaires à un téléphone de bureau.

Selon le modèle de téléphone, le nombre de modules d'extension et l'alimentation, il peut être nécessaire de connecter une alimentation supplémentaire. Pour plus de détails, contactez votre administrateur.

Pour ajouter un module d'extension supplémentaire, fixer et connecter le nouveau module d'extension sur le module d'extension déjà connecté :

· Un premier module est connecté au téléphone.

· Retirez le caoutchouc de protection sur le côté du nouveau module d'extension.

· Insérer le nouveau connecteur d'extension USB-A dans la prise USB de l'extension installée.

· Utiliser le support de l'extension pour le fixer à l'extension à l'aide de la vis fournie. Retirez le pied du module d'extension où est fixée la vis si vous avez du mal à y accéder.

· Brancher le téléphone de bureau. Si vous devez utiliser une deuxième alimentation, connectez-la au premier module d'extension connecté.

Touches de programmation

Le module d'extension permet de programmer un grand nombre de touches :

· Touche de ligne : permet d'effectuer des appels à partir d'une ligne téléphonique spécifique.

· Touche de numérotation abrégée (touche d'appel direct) : composer un numéro de téléphone prédéfini.

· Touche de fonction : accès à des fonctionnalités spéciales telles que la messagerie vocale, le transfert d'appel, la mise en attente, la conférence, la fonction Ne pas déranger, etc.

· Touche de groupe de recherche : entrer ou sortir d'un groupe de recherche. Le groupement de postes (hunting group) permet de répartir des appels provenant d'un seul numéro vers un groupe de plusieurs numéros de téléphone. Si votre numéro de téléphone fait partie d'un groupement de postes, il est possible de l'appeler en passant par le numéro du groupement de postes. L'appartenance d'un poste à un groupement n'a aucune incidence sur la gestion de ses appels directs. Vous pouvez toujours joindre un poste précis du groupement par son propre numéro.

· Touche de supervision : surveiller le contact supervisé. La supervision permet une surveillance sélective combinée à un affichage indiquant l'appelant et l'appelé. Le « superviseur » désigné peut répondre à l'appel notifié. Elle indique également si la ligne est occupée ou non (BLF - Busy Light Field), ce qui vous permet de savoir quand appeler ou transférer un appel au contact supervisé.

La fonction ou les services disponibles dépendent de la configuration du système. Certaines touches ne peuvent être programmées que par votre administrateur. Contactez votre administrateur, si nécessaire.

Comment programmer une touche pour le module d'extension

Pour programmer les touches du module d'extension, voir la section : Touches de programmation des fonctions et des numéros d'appel.

Personnaliser la couleur et le style des touches programmables

Vous pouvez personnaliser la couleur et le style des touches programmables pour les modules d'extension en insérant un préfixe devant le libellé de la touche programmable. Pour plus d'informations, consulter la section : Personnaliser la couleur et le style des touches programmables.

Gestion des LED

Les icônes affichées dépendent de la configuration du système. Certaines touches doivent être programmées par votre administrateur. Le comportement du voyant peut différer en fonction de la configuration du système. Pour plus d'informations, contacter votre installateur ou administrateur.

Icônes d'appel		Description de LED
		ALE-30h/ALE-30 ALE-20h/ALE-20	EM200
	Vous recevez un appel entrant du contact programmé.	Off	Clignotement bleu lent
	Vous êtes en conversation avec le contact programmé.	Off	Bleu fixe
	Vous mettez le contact programmé en attente.	Off	Clignotement bleu lent
	Ne pas déranger votre contact programmé.	Bleu fixe	Bleu fixe
Les icônes suivantes s'affichent lorsque vous définissez un service sur une touche programmable.
	Fonctionnalité activée.	Bleu fixe	Bleu fixe
	Fonctionnalité désactivée.	Off	Off
	Assistant absent.	Clignotement bleu lent	Clignotement bleu lent
	Contact supervisé (libre).	Off	Off
	Le contact supervisé reçoit un appel entrant (sonnerie (son émis).	Clignotement bleu lent	Clignotement bleu lent
	Le contact supervisé est en conversation.	Bleu fixe	Bleu fixe
	Vous êtes en conversation avec le contact supervisé.	Bleu fixe	Bleu fixe
	Le contact supervisé met l'appel en attente.	Bleu fixe	Bleu fixe
	Message non lu sur le poste supervisé.	Clignotement lent en bleu	Clignotement lent en bleu
	Message lu sur le poste supervisé.	Bleu fixe	Bleu fixe

Mise à niveau

Si votre téléphone de bureau est connecté en mode IP, le module d'extension se met automatiquement à niveau lorsqu'il est connecté au téléphone de bureau. La nouvelle version est vérifiée par le téléphone de bureau, qui contrôle la mise à niveau du module d'extension.

Utiliser la version fournie/recommandée par votre système. Pour de plus amples informations, veuillez contacter votre administrateur ou votre installateur.

EM200 Smart Expansion Module

Das SMART-Erweiterungsmodul EM-200 (EM-200) von Alcatel-Lucent ist ein elegantes Tischtelefon-Zubehör, das den Funktionsumfang Ihres Tischtelefons erweitert.

Telefonkapazitäten können mit Zusatzmodulen erweitert werden: Das Zusatzmodul EM-200 bietet bis zu 120 zusätzliche LED-Tasten. Für jede virtuelle Seite gibt es 2 x 10 programmierbare LED-Tasten (bis zu 40 zusätzliche LED-Tasten auf jedem EM200-Modul). Das EM-200 kann bis zu 2 virtuelle Seiten anzeigen.

Sie können bis zu 3 EM200-Module an Ihr Essential DeskPhone anschließen.

Anzahl der verbundenen Zusatzmodule⁽¹⁾	Maximale Anzahl von virtuellen Seiten pro Zusatzmodul⁽¹⁾	Maximale Anzahl von Zusatztasten⁽¹⁾
1	2	40
2	2	80
3	2	120

¹⁾ Diese Werte können sich ändern wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an Ihren Einrichter.

Das EM-200 wurde speziell für Verwaltungsangestellte, Rezeptionisten, Sekretäre und alle, die mehrere Telefondienste gleichzeitig nutzen müssen, entwickelt.

Auspacken

· EM200 Smart Expansion Module.

· 2-Grad verstellbarer Telefonfuß.

· 2 M3-Schrauben.

· Sicherheitshinweise und behördliche Vorgaben.

Beschreibung / -Anschlüsse

LCD-Farbbildschirm.

Anschluss zum Anschließen des Geräts an das Tischtelefon oder ein bereits angeschlossenes Zusatzmodul (USB-A).
Das Modul ist mit einer Halterung ausgestattet, um es am Tischtelefon oder einem anderen Zusatzmodul zu befestigen.

Programmierbare Tasten.

USB-c-Anschluss (Universal Serial Bus).

Dieser Anschluss wird verwendet für:

· Anschließen eines USB-Headsets.

· Anschließen eines Zusatzmoduls.

· Zum Anschließen eines Konferenzmoduls.

· Zur Aktualisierung des Zusatzmoduls per USB-Stick.

: Drücken Sie diese Tasten, um zwischen den Seiten des Zusatzmoduls zu navigieren (wenn mehr als eine Seite definiert wurde).

Kurz drücken: Zurück zur Startseite.

Langer Tastendruck: die Startseite für das Zusatzmodul festlegen. Zeigen Sie die Seite Ihrer Wahl als Startseite an und halten Sie die Schaltfläche lange gedrückt, um sie festzulegen.

Ein USB-C-Anschluss ist für den Anschluss eines Netzteils vorgesehen. Das Netzteil ist separat erhältlich.

Das Zusatzmodul auf dem Deskphone installieren

· Entfernen Sie den Schutzgummi an der Seite des Tischtelefons.

· Den Zusatzmodul-USB-A-Stecker in die USB-A-Buchse des Tischtelefons einstecken.

· Das Modul mit der mitgelieferten Schraube befestigen. Entfernen Sie den Fuß des Tischtelefons, wenn Sie die Schraube nur schwer erreichen können.

· Schließen Sie das Netzwerkkabel an. Schließen Sie ggf. den USB-C-Netzadapter an (separat erhältlich). Im Digitalmodus muss das Tischtelefon über einen externen USB-C-Stromadapter versorgt werden.

Wenn Sie ein USB-A-Headset verwenden, können Sie es an das letzte Zusatzmodul anschließen.

Mehr als ein Zusatzmodul installieren

Es ist möglich, bis zu 3 ähnliche Zusatzmodule an ein Tischtelefon anzuschließen.

Je nach Telefonmodell, Anzahl der Zusatzmodule und Stromversorgung kann es notwendig sein, ein zusätzliches Netzteil anzuschließen. Wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an Ihren Administrator.

Um ein weiteres Zusatzmodul hinzuzufügen, befestigen und schließen Sie das neue Zusatzmodul am bereits angeschlossenen Zusatzmodul an:

· Ein erstes Zusatzmodul wurde an das Deskphone angeschlossen.

· Entfernen Sie den Schutzgummi an der Seite des neuen Zusatzsmoduls.

· Den neuen Zusatzmodul-USB-A-Stecker in die USB-Buchse des installierten Zusatzmoduls einstecken.

· Den Zusatzmodulträger verwenden, um ihn mit der mitgelieferten Schraube am Zusatzmodul zu befestigen. Entfernen Sie den Fuß des Zusatzmoduls, an dem die Schraube befestigt ist, wenn Sie diese nur schwer erreichen können.

· Schließen Sie das Netzteil an das Tischtelefon an. Falls Sie ein zweites Netzteil benötigen, schließen Sie es an das erste verbundene Zusatzmodul an.

Programmieren von Tasten

Das Erweiterungsmodul ermöglicht die Programmierung vieler Tasten:

· Leitungstaste: Tätigen Sie Anrufe über eine bestimmte Telefonleitung.

· Kurzwahltaste (Direktruftaste): Wählen Sie eine vordefinierte Telefonnummer.

· Funktionstaste: Greifen Sie auf Sonderfunktionen wie Voicemail, Anrufweiterleitung, Halten, Konferenz, Anrufschutz usw. zu.

· Taste für Sammelanschlussgruppe: Treten Sie einer Sammelanschlussgruppe bei oder verlassen Sie sie. Mit einer Sammelanschlussgruppe können Anrufe von nur einer Gruppe an mehrere Rufnummern verteilt werden. Wenn Ihre Rufnummer zu einer Sammelanschlussgruppe gehört, ist sie über die Nummer der Sammelanschlussgruppe erreichbar. Die Zugehörigkeit eines Telefons zu einem Sammelanschluss hat keine Auswirkung auf die Verwaltung der direkten Anrufe. Sie können ein Telefon jederzeit über seine eigene Nummer erreichen.

· Überwachungstaste: Überwachen Sie den überwachten Kontakt. Sie kombiniert die selektive Überwachung mit der Anzeige der Rufnummer des Anrufers und des angerufenen Teilnehmers. Der angezeigte Anruf kann von dem zugewiesenen 'Supervisor' angenommen werden. Es wird auch angezeigt, ob die Leitung besetzt ist oder nicht (BLF - Busy Light Field), damit Sie wissen, wann Sie den überwachten Kontakt anrufen oder einen Anruf an ihn weiterleiten können.

Die verfügbaren Funktionen oder Dienste hängen von der Systemkonfiguration ab. Einige Tasten können nur von Ihrem Systemadministrator programmiert werden. Wenden Sie sich bei Bedarf an Ihren Administrator.

Programmieren einer Taste für das Zusatzmodul

Sie finden Informationen zur Programmierung von Tasten auf dem Zusatzmodul in folgendem Abschnitt: Programmieren von Tasten für Telefonnummern und Funktionen.

Anpassen der Farbe und Formatierung der programmierbaren Softkeys

Sie können Farbe und Formatierung der Softkeys für Zusatzmodule anpassen, indem Sie ein Präfix vor der Bezeichnung des Softkey einfügen. Weitere Informationen finden Sie im Abschnitt: Anpassen der Farbe und Formatierung der programmierbaren Softkeys.

LED-Verwaltung

Die angezeigten Symbole hängen von der Systemkonfiguration ab. Einige Tasten müssen von Ihrem Administrator programmiert werden. Das LED-Verhalten kann je nach Systemkonfiguration unterschiedlich sein. Für weitere Informationen wenden Sie sich bitte an den Installationstechniker oder Ihren Administrator.

Verbindungssymbole		LED-Beschreibung
		ALE-30h/ALE-30 ALE-20h/ALE-20	EM200
	Sie erhalten einen eingehenden Anruf von dem programmierten Kontakt.	Aus	Langsam blau blinkend
	Sie führen ein Gespräch mit dem programmierten Kontakt.	Aus	Durchgehend blau leuchtend
	Sie setzen den programmierten Kontakt auf Halten.	Aus	Langsam blau blinkend
	Stören Sie Ihren programmierten Kontakt nicht.	Durchgehend blau leuchtend	Durchgehend blau leuchtend
Die folgenden Symbole werden angezeigt, wenn Sie einen Dienst auf einer programmierbaren Taste definieren.
	Funktion aktiviert.	Durchgehend blau leuchtend	Durchgehend blau leuchtend
	Funktion deaktiviert.	Aus	Aus
	Assistent nicht anwesend.	Langsam blau blinkend	Langsam blau blinkend
	Überwachter Kontakt (frei).	Aus	Aus
	Der überwachte Kontakt erhält einen eingehenden Anruf (Rufton).	Langsam blau blinkend	Langsam blau blinkend
	Der überwachte Kontakt führt ein Gespräch.	Durchgehend blau leuchtend	Durchgehend blau leuchtend
	Sie führen ein Gespräch mit dem überwachten Kontakt.	Durchgehend blau leuchtend	Durchgehend blau leuchtend
	Der überwachte Kontakt legt den Anruf auf Halten.	Durchgehend blau leuchtend	Durchgehend blau leuchtend
	Ungelesene Nachricht auf überwachtem Apparat.	Langsames Blinken in Blau	Langsames Blinken in Blau
	Gelesene Nachricht auf überwachtem Apparat.	Durchgehend blau leuchtend	Durchgehend blau leuchtend

Upgrade

Wenn Ihr Tischtelefon im IP-Modus angeschlossen ist, aktualisiert sich das Zusatzmodul automatisch, wenn es mit dem Tischtelefon verbunden wird. Die neue Version wird von dem Tischtelefon geprüft, das das Upgrade der Erweiterung steuert.

Verwenden Sie die von Ihrem System bereitgestellte/empfohlene Version. Weitere Informationen erhalten Sie von Ihrem Administrator oder Ihrem Monteur.

EM200 Smart Expansion Module

El módulo de expansión SMART EM-200 (EM-200) de Alcatel-Lucent es un accesorio elegante para teléfonos de oficina que amplía su funcionalidad.

Las funciones del teléfono se pueden ampliar con complementos: El módulo adicional EM-200 ofrece hasta 120 teclas LED adicionales. Hay 2 x 10 teclas LED programables para cada página virtual (hasta 40 teclas LED adicionales en cada módulo EM200). El EM-200 puede mostrar hasta 2 páginas virtuales.

Puede conectar hasta 3 módulos EM200 a su Essential DeskPhone.

Número de módulos adicionales conectados⁽¹⁾	Número máximo de páginas virtuales por módulo adicional⁽¹⁾	Número máximo de teclas adicionales⁽¹⁾
1	2	40
2	2	80
3	2	120

¹⁾ Estos valores pueden cambiar, póngase en contacto con su instalador para obtener más información.

El EM-200 está diseñado especialmente para personal administrativo, recepcionistas, secretarios y cualquier persona que necesite utilizar varios servicios telefónicos al mismo tiempo.

Unboxing

· EM200 Smart Expansion Module.

· Soporte ajustable a 2 grados.

· Tornillo 2xM3.

· Instrucciones sobre seguridad y normativas.

Descripción / Conectores

Pantalla LCD a color.

Conector para conectar el dispositivo al teléfono fijo o al complemento ya conectado (USB-A).
El módulo cuenta con un soporte que hay que fijar al teléfono de escritorio o a otro complemento.

Teclas programables.

Conector bus serie universal (USB-a).

Este conector se usa para:

· Conectar un auricular USB.

· Conectar un módulo adicional.

· Para conectar un módulo de conferencia.

· Utilícelo para actualizar el complemento adicional con una llave USB.

: Pulse estas teclas para navegar entre las páginas del módulo adicional (si se ha definido más de una página).

Pulsación breve: volver a página de inicio.

Pulsación larga: establezca la página de inicio del módulo adicional. Muestre la página que elija como página de inicio y mantenga pulsado el botón para fijarla.

Un conector USB-C se reserva exclusivamente para conectar un adaptador de alimentación. El adaptador de corriente se vende por separado.

Instale el complemento en el teléfono de escritorio

· Quite la goma protectora del lateral del teléfono de oficina.

· Inserte el conector adicional USB-A en la toma USB-A del teléfono fijo.

· Fije el complemento en su sitio con el tornillo proporcionado. Retire la base del teléfono de oficina si le cuesta acceder al tornillo.

· Enchufe el cable de red. Si es necesario, enchufe el adaptador de alimentación USB-C (se venden por separado). En modo digital, el teléfono de escritorio tiene que recibir energía a partir de un adaptador de alimentación USB-C externo.

Si utiliza un auricular USB-A, puede conectarlo al último módulo adicional.

Instale más de un módulo adicional

Es posible conectar a un teléfono de oficina hasta 3 módulos adicionales similares.

Según el modelo de teléfono, el número de módulos adicionales y la fuente de alimentación, puede ser necesario conectar una fuente de alimentación adicional. Para más información, contacte con su administrador.

Para añadir un complemento adicional, fije y conecte el nuevo complemento al complemento ya conectado:

· Se ha conectado un primer complemento al teléfono de escritorio.

· Quite la goma protectora del lateral del nuevo módulo adicional.

· Insertar el nuevo conector adicional USB-A en la toma USB del complemento instalado.

· Usar el soporte adicional para fijarlo al complemento usando el tornillo provisto. Retire la base del módulo adicional donde está fijado el tornillo si le cuesta acceder a él.

· Conecte la fuente de alimentación al teléfono de escritorio. Tiene que usar una segunda fuente de alimentación, conéctela al primer módulo adicional conectado.

Cómo programar teclas

El módulo de extensión permite programar un gran número de teclas:

· Tecla de línea: realizar llamadas utilizando una línea telefónica específica.

· Tecla de marcación rápida (tecla de llamada directa): marcar un número de teléfono predefinido.

· Tecla de función: acceso a funciones especiales como buzón de voz, transferencia de llamadas, llamada en espera, conferencia, no molestar, etc.

· Tecla de grupo de extensiones: entrar o salir de un grupo de extensiones. El grupo de teléfonos permite realizar llamadas desde un solo número a varios números de teléfono. Si su teléfono forma parte de un grupo de teléfonos, le podrán llamar a través del número de dicho grupo. La pertenencia de un teléfono a un grupo no incide en la gestión de sus llamadas directas. Usted siempre puede comunicarse con un teléfono concreto del grupo por su propio número.

· Tecla de supervisión: controlar el contacto supervisado. La supervisión proporciona la supervisión selectiva combinada con una pantalla en la que se muestran la parte que realiza la llamada y la que la recibe. El 'supervisor' designado puede responder a la llamada notificada. También muestra si la línea está ocupada o no (BLF - Busy Light Field), para que pueda saber cuándo llamar o transferir una llamada al contacto supervisado.

La función o los servicios disponibles dependen de la configuración del sistema. Algunas teclas solo puede programarlas el administrador del sistema. Póngase en contacto con su administrador si es necesario.

Cómo programar una llave para el módulo adicional

Para programar teclas en el módulo adicional, consulte la sección: Programar teclas para funciones y números de llamadas.

Personalice el color y el estilo de las teclas programables

Puede personalizar el color y el estilo de las teclas programables de los módulos adicionales introduciendo un prefijo delante de la etiqueta de la tecla programable. Si desea más información, consulte el apartado: Personalice el color y el estilo de las teclas programables.

Gestión de LED

Los iconos mostrados dependen de la configuración del sistema. Algunas teclas deben ser programadas por su administrador. Dependiendo de la configuración del sistema, el comportamiento del LED puede variar. Para obtener más información, póngase en contacto con el instalador o con el administrador.

Iconos de llamadas		Descripción LED
		ALE-30h/ALE-30 ALE-20h/ALE-20	EM200
	Recibe una llamada entrante del contacto programado.	Off	Parpadeo lento en azul
	Está en una conversación con el contacto programado.	Off	Azul fijo
	Pone el contacto programado en espera.	Off	Parpadeo lento en azul
	No moleste a su contacto programado.	Azul fijo	Azul fijo
Cuando se define un servicio en una tecla programable aparecen los siguientes iconos.
	Función activada.	Azul fijo	Azul fijo
	Función desactivada.	Off	Off
	Asistente fuera.	Parpadeo lento en azul	Parpadeo lento en azul
	Contacto supervisado (libre).	Off	Off
	El contacto supervisado recibe una llamada entrante (timbre).	Parpadeo lento en azul	Parpadeo lento en azul
	El contacto supervisado está en una conversación.	Azul fijo	Azul fijo
	Está en una conversación con el contacto supervisado.	Azul fijo	Azul fijo
	El contacto supervisado pone la llamada en espera.	Azul fijo	Azul fijo
	Mensaje no leído en el terminal supervisado.	Parpadeo lento en azul	Parpadeo lento en azul
	Mensaje leído en el terminal supervisado.	Azul fijo	Azul fijo

Actualización

Si su teléfono de oficina está conectado en modo IP, el módulo adicional se actualizará automáticamente cuando se conecte al teléfono de oficina. La nueva versión es comprobada por el teléfono de oficina, que controla la actualización del complemento.

Utilice la versión proporcionada/recomendada por su sistema. Para obtener más información, póngase en contacto con el administrador o con el instalador.

EM200 Smart Expansion Module

Il modulo di espansione SMART EM-200 (EM-200) di Alcatel-Lucent è un elegante accessorio per telefoni fissi che estende le funzionalità del telefono fisso.

Le funzioni del telefono possono essere ampliate con le componenti aggiuntive: Il modulo aggiuntivo EM-200 offre fino a 120 tasti LED aggiuntivi. Sono disponibili 2 x 10 tasti LED programmabili per ogni pagina virtuale (fino a 40 tasti LED aggiuntivi su ciascun modulo EM200). L'EM-200 può visualizzare fino a 2 pagine virtuali.

È possibile collegare fino a 3 moduli EM200 all'Essential DeskPhone.

Numero di moduli aggiuntivi collegati⁽¹⁾	Numero massimo di pagine virtuali per modulo aggiuntivo⁽¹⁾	Numero massimo di tasti aggiuntivi⁽¹⁾
1	2	40
2	2	80
3	2	120

¹⁾ Questi valori potrebbero cambiare, per ulteriori informazioni contattare l'installatore.

L'EM-200 è appositamente progettato per il personale amministrativo, receptionist, segretarie e chiunque abbia bisogno di utilizzare più servizi telefonici allo stesso tempo.

Disimballaggio

· EM200 Smart Expansion Module.

· Base regolabile a 2 gradi.

· Vite 2xM3.

· Istruzioni sulla sicurezza e sulle normative.

Descrizione / Connettori

Schermo LCD a colori.

Connettore per collegare il dispositivo al telefono fisso o alla componente aggiuntiva già collegata (USB-A).
Il modulo è dotato di un supporto per fissarlo al telefono fisso o a un'altra componente aggiuntiva.

Tasti programmabili.

Connettore Universal Serial Bus (USB-a).

Questo connettore è usato per:

· Collegare un auricolare USB.

· Collegare un modulo aggiuntivo.

· Per collegare un modulo di conferenza.

· Utilizzare per aggiornare il componente aggiuntivo tramite chiave USB.

: Premere questi tasti per navigare tra le pagine del modulo aggiuntivo (se è stata definita più di una pagina).

Pressione breve: torna alla homepage.

Pressione lunga: impostare la homepage del modulo aggiuntivo. Visualizzare la pagina scelta come home page e premere a lungo il pulsante per impostarla.

Un connettore USB-C è dedicato alla connessione di un adattatore di alimentazione. L'adattatore di alimentazione viene venduto separatamente.

Installazione della componente aggiuntiva sul telefono da tavolo

· Rimuovere la gomma protettiva al lato del telefono fisso.

· Inserire il connettore USB-A componente aggiuntiva nella presa USB-A del telefono fisso.

· Fissare l'aggiunta con il cacciavite fornito. Rimuovere la base del telefono fisso se si hanno difficoltà ad accedere alla vite.

· Inserire il cavo di rete. Se necessario, inserire l'adattatore di alimentazione USB-C (venduto a parte). In modalità digitale, il telefono fisso deve essere alimentato da un adattatore di alimentazione esterno USB-C.

Se si utilizza un auricolare USB-A, è possibile collegarlo all'ultimo modulo componente aggiuntiva.

Installazione di più moduli aggiuntivi

È possibile collegare fino a 3 moduli aggiuntivi simili a un telefono fisso.

A seconda del modello di telefono, del numero di moduli aggiuntivi e dell'alimentazione, potrebbe essere necessario collegare un'alimentazione supplementare. Per ulteriori informazioni, contattare l'amministratore.

Per aggiungere un'ulteriore componente, fissare e connettere la nuova componente aggiuntiva a quella già connessa:

· Una prima componente aggiuntiva è connessa al telefono da tavolo.

· Rimuovere la gomma protettiva al lato del nuovo modulo aggiuntivo.

· Inserire il nuovo connettore USB-A componente aggiuntiva nella presa USB del componente aggiuntivo installato.

· Utilizzare il supporto della componente aggiuntiva per fissarlo al componente aggiuntivo utilizzando la vite fornita in dotazione. Rimuovere la base del modulo aggiuntivo dove è fissata la vite se si hanno difficoltà ad accedervi.

· Collegare l'alimentazione al telefono fisso. È necessario utilizzare un secondo alimentatore, collegarlo al primo modulo aggiuntivo connesso.

Tasti di programmazione

Il modulo di estensione consente di programmare un numero elevato di tasti:

· Tasto di linea: consente di effettuare chiamate utilizzando una linea telefonica specifica.

· Tasto di selezione rapida (tasto di chiamata diretta): comporre un numero di telefono predefinito.

· Tasto funzione: consente di accedere a funzioni speciali quali segreteria telefonica, trasferimento di chiamata, attesa, conferenza, non disturbare, ecc.

· Tasto gruppo di ricerca: consente di entrare o uscire da un gruppo di ricerca. Il gruppo di utenti reperibili consente di abilitare la distribuzione delle chiamate da un singolo numero a un gruppo di più numeri di telefono. Se un numero di telefono fa parte di un gruppo di utenti reperibili, può essere raggiunto attraverso il numero del gruppo. L´appartenenza di un apparecchio a un gruppo non ha alcuna incidenza sulla gestione delle sue chiamate dirette. Potete sempre entrare in comunicazione con un apparecchio preciso del gruppo componendo il suo numero.

· Tasto di supervisione: consente di monitorare un contatto supervisionato. La supervisione fornisce un monitoraggio selettivo combinato con un display che mostra i chiamanti e i chiamati. La chiamata notificata può essere risposta dal 'Supervisore' designato. Mostra anche se la linea è occupata o meno (BLF - Busy Light Field), in modo da sapere quando chiamare o trasferire una chiamata al contatto supervisionato.

La funzione o i servizi disponibili dipendono dalla configurazione del sistema. Alcuni tasti possono essere programmati solo dall'amministratore del sistema. Contatta il tuo amministratore se necessario.

Come programmare un tasto per il modulo aggiuntivo

Per programmare i tasti del modulo aggiuntivo, vedere la sezione: Programmazione tasti per numeri di chiamata e funzioni.

Personalizzare il colore e lo stile dei tasti funzione programmabili

È possibile personalizzare il colore e lo stile dei softkey dei moduli aggiuntivi inserendo un prefisso davanti all'etichetta del tasto. Per maggiori informazioni vedere la sezione: Personalizzare il colore e lo stile dei tasti funzione programmabili.

Gestione dei LED

Le icone visualizzate dipendono dalla configurazione del sistema. Alcuni tasti devono essere programmati dall'amministratore. La modalità di funzionamento dei led può variare a seconda della configurazione del sistema. Per ulteriori informazioni, contattare l'installatore o l'amministratore.

Icone di chiamata		Descrizione LED
		ALE-30h/ALE-30 ALE-20h/ALE-20	EM200
	Si riceve una chiamata in arrivo dal contatto programmato.	Off	Flash blu lento
	È in corso una conversazione con un contatto programmato.	Off	Blu fisso
	Si mette in attesa il contatto programmato.	Off	Flash blu lento
	Non disturbare il contatto programmato.	Blu fisso	Blu fisso
Le seguenti icone sono visualizzate quando si definisce un servizio su un tasto programmabile.
	Funzione attivata.	Blu fisso	Blu fisso
	Funzione disattivata.	Off	Off
	Assistente via.	Flash blu lento	Flash blu lento
	Contatto supervisionato (libero).	Off	Off
	Il contatto supervisionato riceve una chiamata in arrivo (suoneria).	Flash blu lento	Flash blu lento
	È in corso una conversazione con un contatto supervisionato.	Blu fisso	Blu fisso
	È in corso una conversazione con un contatto supervisionato.	Blu fisso	Blu fisso
	Il contatto supervisionato mette la chiamata in attesa.	Blu fisso	Blu fisso
	Messaggio non letto su set supervisionato.	Lampeggia lentamente di blu	Lampeggia lentamente di blu
	Messaggio letto su set supervisionato.	Blu fisso	Blu fisso

Aggiornamento

Se il telefono fisso è collegato in modalità IP, il modulo aggiuntivo si aggiornerà automaticamente quando collegato al telefono fisso. La nuova versione è controllata dal telefono fisso, che controlla l'aggiornamento del modulo aggiuntivo.

Utilizzare la versione fornita/raccomandata dal sistema. Per ulteriori informazioni, contattare l'amministratore o l'installatore.

EM200 Smart Expansion Module

O Módulo de Expansão Inteligente Alcatel-Lucent EM-200 (EM-200) é um elegante acessório de telefone de escritório que amplia a funcionalidade do seu telefone de escritório.

As capacidades do telefone podem ser ampliadas com complementos: O módulo complementar EM-200 oferece até 120 teclas LED adicionais. Existem 2 x 10 teclas LED programáveis para cada página virtual (até 40 teclas LED adicionais em cada módulo EM200). O EM-200 pode exibir até 2 páginas virtuais.

Pode ligar até 3 módulos EM200 ao seu Essential DeskPhone.

Número de módulos de expansão conectados⁽¹⁾	Número máximo de páginas virtuais por módulo de expansão⁽¹⁾	Número máximo de teclas adicionais⁽¹⁾
1	2	40
2	2	80
3	2	120

¹⁾ Estes valores podem alterar, para mais informações contacte o seu responsável pela instalação.

O EM-200 foi especialmente concebido para pessoal administrativo, rececionistas, secretários e qualquer pessoa que possa necessitar de utilizar vários serviços telefónicos ao mesmo tempo.

Conversão unboxing

· EM200 Smart Expansion Module.

· Suporte ajustável de 2 graus.

· Parafuso 2xM3.

· Instruções de segurança e regulamentares.

Descrição / Conectores

Ecrã LCD a cores.

Conector para ligar o dispositivo ao telefone de secretária ou ao suplemento já ligado (USB-A).
O módulo está equipado com um suporte para o fixar ao telefone de secretária ou a outro suplemento.

Botões programáveis.

Conector Universal Serial Bus (USB-a).

Este conector é utilizado para:

· Ligar um auricular USB.

· Ligar um módulo de expansão.

· Para ligar um módulo de conferência.

· Atualizar o acessório via chave USB.

: Prima estas teclas para navegar entre páginas do módulo complementar (se tiver sido definida mais do que uma página).

Premir ligeiramente: Voltar ao início.

Pressão contínua: defina a página inicial para o módulo de expansão. Mostrar a página da sua escolha como página inicial e premir continuamente o botão para a definir.

Um conector USB-C é dedicado a ligar um adaptador de alimentação. O adaptador de alimentação é vendido em separado.

Instale o complemento no telefone de mesa

· Remova a borracha de proteção na lateral do telefone de escritório.

· Insira o conector USB-A adicional na tomada USB-A do telefone de secretária.

· Coloque o acessório no local utilizando o parafuso fornecido. Remova a base do telefone de escritório se tiver dificuldade em aceder ao parafuso.

· Ligue o cabo de rede. Se necessário, ligue o adaptador de alimentação USB-C (vendida em separado). No modo digital, o telefone de secretária tem de ser alimentado por um adaptador externo USB-C.

Se estiver a utilizar um auricular USB-A, pode ligá-lo ao último módulo de expansão.

Instale mais de um módulo de complemento

É possível ligar até 3 módulos de expansão semelhantes a um telefone de secretária.

Dependendo do modelo do telefone, do número de módulos de expansão e da fonte de alimentação, poderá ser necessário ligar uma fonte de alimentação adicional. Contacte o seu administrador para obter mais informações.

Para adicionar um complemento adicional, fixe e ligue o novo complemento ao complemento já ligado:

· É ligado um primeiro complemento ao telefone de mesa.

· Remova a borracha de proteção na lateral do novo módulo complementar.

· Insira o novo conector USB-A adicional na tomada USB do suplemento instalado.

· Utilize o suporte adicional para o fixar ao complemento, utilizando o parafuso fornecido. Remova a base do módulo complementar onde o parafuso está preso se tiver dificuldade em aceder ao mesmo.

· Ligue a fonte de alimentação ao telefone de secretária. Se necessitar de utilizar uma segunda fonte de alimentação, ligue-a ao primeiro módulo de expansão conectado.

Programar teclas

O módulo de extensão permite-lhe programar um grande número de teclas:

· Tecla de linha: efetuar chamadas utilizando uma linha telefónica específica.

· Tecla de marcação rápida (tecla de chamada direta): marcar um número de telefone predefinido.

· Tecla de função: aceder a funcionalidades especiais tais como correio de voz, transferir chamada, chamada em espera, conferência, não incomodar, etc.

· Tecla de grupo de interceção: entrar ou sair de um grupo de interceção. O grupo de telefones permite que as chamadas sejam distribuídas a partir de um único número para um grupo de vários números de telefone. Se o seu número de telefone fizer parte de um grupo de telefones, pode ser obtido através do número do grupo de telefones. O facto de um telefone pertencer a um grupo não tem qualquer influência sobre a gestão das suas próprias chamadas directas. Continua a ser possível contactar um determinado telefone do grupo, através do seu próprio número.

· Tecla de supervisão: monitorizar o contacto supervisionado. A supervisão proporciona uma monitorização seletiva combinada com um visor que mostra as partes chamadoras e partes chamadas. A chamada notificada pode ser atendida pelo 'Supervisor' designado. Também mostra se a linha está ou não ocupada (BLF - Campo de Luz Ocupada), para que possa saber quando telefonar ou transferir uma chamada para o contacto supervisionado.

A função ou os serviços disponíveis dependem da configuração do sistema. Algumas teclas só podem ser programadas pelo seu administrador de sistema. Se necessário, contacte o seu administrador.

Como programar uma tecla para o módulo de expansão

Para programar teclas no módulo de expansão, ver secção: Programar teclas para números de telefone e funções de chamada.

Personalizar a cor e o estilo das teclas de atalho programáveis

Pode personalizar a cor e o estilo das teclas de função para módulos de expansão, inserindo um prefixo em frente à etiqueta da tecla de função. Para mais informações, consulte a secção: Personalizar a cor e o estilo das teclas de atalho programáveis.

Gestão de LED

Os ícones exibidos dependem da configuração do sistema. Algumas teclas devem ser programadas pelo seu administrador. O comportamento da Led pode variar, dependendo da configuração do sistema. Para mais informações, contacte o instalador ou administrador.

Ícones de chamadas		Descrição LED
		ALE-30h/ALE-30 ALE-20h/ALE-20	EM200
	Recebe uma chamada do contacto programado.	Off	Pisca a azul lento
	Está numa conversa com o contacto programado.	Off	Azul fixo
	Coloca o contacto programado em espera.	Off	Pisca a azul lento
	Não incomodar o seu contacto programado.	Azul fixo	Azul fixo
Os ícones seguintes são apresentados quando se define um serviço numa tecla programável.
	Função ativada.	Azul fixo	Azul fixo
	Função desativada.	Off	Off
	Assistente ausente.	Pisca a azul lento	Pisca a azul lento
	Contacto supervisionado (livre).	Off	Off
	O contacto supervisionado recebe uma chamada (a tocar).	Pisca a azul lento	Pisca a azul lento
	O contacto supervisionado está numa conversa.	Azul fixo	Azul fixo
	Está numa conversa com o contacto supervisionado.	Azul fixo	Azul fixo
	O contacto supervisionado coloca a chamada em espera.	Azul fixo	Azul fixo
	Mensagem não lida em conjunto supervisionado.	Azul intermitente lento	Azul intermitente lento
	Mensagem lida em conjunto supervisionado.	Azul fixo	Azul fixo

Atualizar

Se o seu telefone de escritório estiver ligado em modo IP, o módulo complementar atualizar-se-á automaticamente quando for ligado ao telefone de escritório. A nova versão é verificada pelo telefone de secretária, que controla a atualização do add-on.

Utilize a versão fornecida/recomendada pelo seu sistema. Para mais informações, contacte o seu administrador ou responsável pela instalação.

EM200 Smart Expansion Module

Alcatel-Lucent SMART Genişletme Modülü EM200 (EM200), masa telefonunuzun işlevselliğini artıran şık bir masa telefonu aksesuarıdır.

Telefonun yetenekleri eklentilerle genişletilebilir: EM200 eklenti modülü, 120 adede kadar ek LED'li tuşu sunar. Her sanal sayfa için 2 x 10 programlanabilir LED tuşu vardır (her EM200 modülünde 40 adede kadar ek LED tuşu). EM200, 2 adede kadar sanal sayfa görüntüleyebilir

Essential DeskPhone'unuza 3 adede kadar EM200 modülü bağlayabilirsiniz.

Bağlı eklenti modülü sayısı⁽¹⁾	Eklenti modülü başına maksimum sanal sayfa sayısı⁽¹⁾	Maksimum ek tuş sayısı⁽¹⁾
1	2	40
2	2	80
3	2	120

¹⁾ Bu değerler değişebilir, lütfen daha fazla bilgi için kurulum uzmanınızla iletişime geçin.

EM200 idari personel, resepsiyon görevlileri, sekreterler ve aynı anda birden fazla telefon hizmeti kullanmak durumunda kalabilecek herkes için özel olarak tasarlanmıştır.

Kutudan çıkarma

· EM200 Smart Expansion Module.

· 2 dereceli ayarlanabilir ayak.

· 2xM3 vida.

· Güvenlik ve yönetmelik talimatlarý.

Açıklama / Konnektörler

Renkli LCD ekran.

Cihazı masa telefonuna veya daha önceden bağlanan eklentiye (USB-A) bağlamaya yarayan konnektör.
Modülde masa telefonuna veya başka bir eklentiye sabitlenmesi için bir destek bulunur.

Programlanabilir tuşlar.

Evrensel Seri Veri Yolu (USB-a) konnektörü.

Bu konnektör şunlar için kullanılır:

· USB kulaklık bağlamak.

· Eklenti modülü bağlamak.

· Bir konferans modülünü bağlamak.

· Eklentiyi USB bellek aracılığıyla yükseltmek.

: Eklenti modülünün sayfaları arasında gezinmek için bu tuşlara basın (birden fazla sayfa tanımlanmışsa).

Kısa basış: ana sayfaya dön.

Uzun basış: ana sayfayı eklenti modülü için ayarlayın. Seçtiğiniz sayfayı ana sayfa olarak görüntüleyin ve ayarlamak için düğmeye uzun basın.

Bir USB-C konnektörü, güç adaptörünün bağlanması için ayrılmıştır. Güç adaptörü ayrı olarak satılır.

Eklentiyi telefona yükleyin

· Masa telefonunun yan tarafındaki lastik korumayı çıkarın.

· Eklenti USB-A konnektörünü masa telefonunun USB-A yuvasına takın.

· Sağlanan vidayla eklentiyi yerine sabitleyin. Vidaya erişmekte güçlük çekiyorsanız masa telefonunun ayağını çıkarın.

· Ağ kablosunu takın. Gerekirse USB-C güç adaptörünü takın (ayrı şekilde satılır). Dijital modda, masa telefonunun harici bir USB-C güç adaptörüyle çalıştırılması gerekir.

USB-A kulaklık kullanıyorsanız kulaklığı son eklenti modülüne bağlayabilirsiniz.

Birden fazla eklenti modülü yükleme

Bir masa telefonuna 3 adede kadar benzer eklenti modülü bağlanabilir.

Telefon modeline, eklenti modülü sayısına ve güç kaynağına bağlı olarak ek bir güç kaynağı bağlanması gerekebilir. Daha fazla bilgi için yöneticiniz ile iletişim kurun.

Ilave bir eklenti takmak için yeni eklentiyi halihazırda bağlanmış olan eklentiye sabitleyin ve bağlayın:

· Masaüstü telefonuna ilk eklenti bağlanır.

· Yeni eklenti modülünün yan tarafındaki lastik korumayı çıkarın.

· Yeni eklenti USB-A konnektörünü takılı bulunan eklentinin USB yuvasına takın.

· Eklentileri birbirine sabitlemek için verilen vidayla eklenti desteğini kullanın. Vidaya erişmekte güçlük çekiyorsanız eklenti modülünde vidanın takılı olduğu ayağı çıkarın.

· Güç kaynağını masa telefonuna bağlayın. Ikinci bir güç kaynağı kullanmanız gerekirse ikinci kaynağı ilk bağlanan eklenti modülüne bağlayın.

Programlama tuşları

Genişletme modülü, çok sayıda tuşu programlamanıza olanak tanır:

· Hat tuşu: belirli bir telefon hattını kullanarak arama yapın.

· Hızlı arama tuşu (doğrudan arama tuşu): önceden tanımlanmış bir telefon numarasını tuşlayın.

· Işlev tuşu: telesekreter, arama aktarma, arama bekletme, konferans, rahatsız etmeyin vb. gibi özel özelliklere erişin.

· Çağrı dağıtım grubu tuşu: bir çağrı dağıtım grubuna girin veya gruptan çıkın. Boş hat arama grubu, çağrıların tek bir numaradan birçok telefon numarasından oluşan bir gruba dağıtılmasını sağlar. Telefon numaranız bir çağrı dağıtım grubunun parçasıysa, çağrı dağıtım grubu numarası aracılığıyla telefon numaranıza ulaşılabilir. Bir gruba ait olmak doğrudan aramaların yönetimini etkilemez. Bir grup içindeki belirli bir telefon her zaman kendi numarası kullanılarak aranabilir.

· Denetim tuşu: denetlenen kişiyi izleyin. Denetim, arayan ve aranan tarafları gösteren bir ekranla birlikte seçici izleme sağlar. Bildirilen çağrı, belirlenen 'Denetleyici' tarafından cevaplanabilir. Hattın meşgul olup olmadığını da gösterir (BLF – Meşgul Lamba Alanı). Bu sayede denetlenen kişiyi ne zaman arayabileceğinizi veya kendisine ne zaman çağrı aktarabileceğinizi öğrenebilirsiniz.

Kullanılabilir işlev veya hizmetler, sistem yapılandırmasına bağlıdır. Bazı tuşlar yalnızca sistem yöneticiniz tarafından programlanabilir. Gerekliyse yöneticinizle görüşün.

Eklenti modülü için tuş programlama

Eklenti modülündeki tuşları programlamak için şu bölüme göz atın: Çağrı numaraları ve işlevleri için tuşları programlama.

Programlanabilir menü tuşlarının rengini ve stilini özelleştirin

Menü tuşu etiketinin önüne bir önek ekleyerek eklenti modüllerine yönelik menü tuşlarının rengini ve stilini özelleştirebilirsiniz. Daha fazla bilgi için şu bölüme bakın: Programlanabilir menü tuşlarının rengini ve stilini özelleştirin.

LED yönetimi

Görüntülenen simgeler sistem yapılandırmasına bağlıdır. Bazı tuşların yöneticiniz tarafından programlanması gerekir. Sistem yapılandırmasına bağlı olarak LED davranışı değişebilir. Daha fazla bilgi için kurulumcu ya da yöneticinizle görüşün.

Görüşme ikonları		LED açıklaması
		ALE-30h/ALE-30 ALE-20h/ALE-20	EM200
	Size programlanan kişiden bir çağrı geldi.	Off	Yavaş mavi yanıp sönme
	Programlanan kişiyle görüşmedesiniz.	Off	Sabit mavi
	Programlanan kişiyi beklemeye aldınız.	Off	Yavaş mavi yanıp sönme
	Programlanan kişiniz rahatsız edilmeyecek.	Sabit mavi	Sabit mavi
Programlanabilir bir tuşa bir servis tanımladığınızda aşağıdaki simgeler görüntülenir.
	Özellik etkin.	Sabit mavi	Sabit mavi
	Özellik devre dışı.	Off	Off
	Asistan uzakta.	Yavaş mavi yanıp sönme	Yavaş mavi yanıp sönme
	Denetlenen kişi (serbest).	Off	Off
	Denetlenen kişiye çağrı geldi (zil sesi).	Yavaş mavi yanıp sönme	Yavaş mavi yanıp sönme
	Denetlenen kişi görüşmede.	Sabit mavi	Sabit mavi
	Denetlenen kişiyle görüşmedesiniz.	Sabit mavi	Sabit mavi
	Denetlenen kişi aramayı beklemeye aldı.	Sabit mavi	Sabit mavi
	Denetlenen sette okunmamış mesaj.	Yavaş yanıp sönen mavi	Yavaş yanıp sönen mavi
	Denetlenen sette okunmuş mesaj.	Sabit mavi	Sabit mavi

Yükseltme

Masa telefonunuz IP modunda bağlıysa eklenti modülü, masa telefonuna bağlandığında kendini otomatik olarak güncelleyecektir. Yeni sürüm, masa telefonu tarafından kontrol edilir eklenti yükseltmesi bu yolla yönetilir.

Sisteminiz tarafından sağlanan/önerilen sürümü kullanın. Daha fazla bilgi edinmek için yöneticiniz veya kurulum personeliyle iletişime geçin.

EM200 Smart Expansion Module

阿尔卡特朗讯 SMART 扩展模块 EM200 (EM200) 是一款时尚的桌面话机附件，可扩展您的桌面话机的功能。

通过使用附加模块,可以扩展话机功能: EM200 附加模块提供多达 120 个额外的 LED 键。每个虚拟页面有 2 x 10 个可编程 LED 键 (每个 EM200 模块上有多达 40 个额外 LED 按键)。 EM200 最多可以显示 2 个虚拟页面。

您最多可以将 3 个 EM200 模块连接到基本桌面话机。

已连接附加模块的数量⁽¹⁾	每个附加模块的最大虚拟页面数⁽¹⁾	附加键的最大数量⁽¹⁾
1	2	40
2	2	80
3	2	120

¹⁾ 这些值可能会更改，请联系您的安装人员以获取更多信息。

EM200 专为行政人员、接待员、秘书和任何可能需要同时使用多种电话服务的人而设计。

拆箱

· EM200 Smart Expansion Module。

· 2 度可调脚。

· 2xM3 螺钉。

· 安全与规则说明。

描述 / 接头

彩色液晶显示屏。

连接器，将设备连接到桌面电话或已连接的附加组件 (USB-A)。
该模块配有支架，可将其固定在桌面话机或其他附加模块上。

可编程键。

USB type A 连接头。

此连接器用于：

· 连接 USB 耳机。

· 连接附加模块。

· 连接会议模块。

· 用于通过 USB 密钥升级附加模块。

: 按这些键可在附加模块的页面之间导航（如果定义了多个页面）。

短按: 返回首页。

按住不放: 为附加模块设置主页。将您选择的页面显示为主页，并长按按钮进行设置。

USB-C 连接器专用于连接电源适配器。电源适配器单独出售。

将附加模块装入桌面话机

· 拆下桌面话机侧面的保护橡胶。

· 将附加 USB-A 连接器插入桌面电话的 USB-A 插座。

· 用随附螺丝钉固定附件。如果您难以接触到螺钉，请拆下桌面话机的支脚。

· 插上网络电缆。如有必要，插上 USB-C 电源适配器 (单独出售)。在数字模式下，桌面话机必须由外部 USB-C 电源适配器供电。

如果您使用的是 USB-A 耳机，则可以将其连接到最后一个附加模块。

安装一个以上附加模块

最多可以将 3 个类似的附加模块连接到桌面话机。

根据话机型号、附加模块的数量和电源，可能需要连接额外的电源。欲了解更多信息, 请与您的管理员联
系。

在添加更多附加模块时, 将新附加模块固定并接入已经连接好的附加模块:

· 第一个附加模块接入桌面话机。

· 拆下新附加模块侧面的保护橡胶。

· 将新的附加 USB-A 连接器插入已安装附件的 USB-A 插座。

· 使用附加组件支架，利用提供的螺钉将其固定到附加组件上。如果您难以接触到附加模块所连接的螺钉，请拆下附加模块的支脚。

· 将电源连接到桌面话机。如果您需要使用第二个电源，请将其连接到第一个连接的附加模块。

编程键

扩展模块允许您对大量键进行编程:

· 线路键：使用特定的电话线路拨打电话。

· 快速拨号键（直拨键）: 拨打预定义的电话号码。

· 功能键：访问语音信箱、呼叫转移、呼叫保持、会议、免打扰等特殊功能。

· 寻线组键：进入或退出寻线组。寻线组可以将呼叫从单个话机号码分发到一组话机号码中如果您的话机号码是寻线组的成员，那通过寻线组号码可以拨到该号码。属于某个组不会影响直接呼叫的管理。组内部的特定话机机可以一直使用它们自己的号码进行呼叫。

· 监督键：监控受监管的联系人。监督提供选择性监控，同时显示主叫方和被叫方的显示屏。通知的电话可以由指定的 '监控人员' 接听。它还显示线路是否繁忙（BLF——“占线”字段），因此您可以了解何时给受监管的联系人拨打电话或转移呼叫。

可用功能或服务取决于系统配置。有些键只能由您的系统管理员编程。如有需要, 请联系您的管理员。

如何为附加模块的键编程

要对附加模块上的键进行编程，请参阅以下部分: 用于呼叫号码和功能的编程键。

定制可编程软键的颜色和样式

通过在软键标签前面插入前缀，可以定制附加模块软键的颜色和样式。如需了解更多信息，请参阅以下部分: 定制可编程软键的颜色和样式。

LED 管理

显示的图标取决于系统配置。有些键只能由您的管理员编程。 LED处理操作可能有所不同, 具体取决于系统配置。欲了解更多信息, 请与安装人员或管理员联系。

呼叫图标		LED 描述
		ALE-30h/ALE-30 ALE-20h/ALE-20	EM200
	您接到来自已编程联系人的来电。	Off	慢速闪烁蓝色
	您正在与已编程的联系人通话。	Off	稳定的蓝色
	您将已编程的联系人置于保留状态。	Off	慢速闪烁蓝色
	请勿打扰您的已编程联系人。	稳定的蓝色	稳定的蓝色
在可编程键上定义服务时，会显示以下图标。
	功能已激活。	稳定的蓝色	稳定的蓝色
	功能已禁用。	Off	Off
	助理离席。	慢速闪烁蓝色	慢速闪烁蓝色
	受监控的联系人 (空闲)。	Off	Off
	受监控的联系人接到来电 (振铃中)。	慢速闪烁蓝色	慢速闪烁蓝色
	受监控的联系人正在通话。	稳定的蓝色	稳定的蓝色
	您正在与受监控的联系人通话。	稳定的蓝色	稳定的蓝色
	受监控的联系人将呼叫置于保持状态。	稳定的蓝色	稳定的蓝色
	受监控话机上的未读消息。	慢速闪烁蓝色	慢速闪烁蓝色
	阅读受监控话机上的消息。	稳定的蓝色	稳定的蓝色

升级

如果您的桌面话机以 IP 模式连接，则附加模块将在连接到桌面话机时自动升级。新版本由桌面话机检查，后者控制附加模块的升级。

使用您的系统提供/推荐的版本。欲了解更多信息，请与您的管理员或安装者联系。
